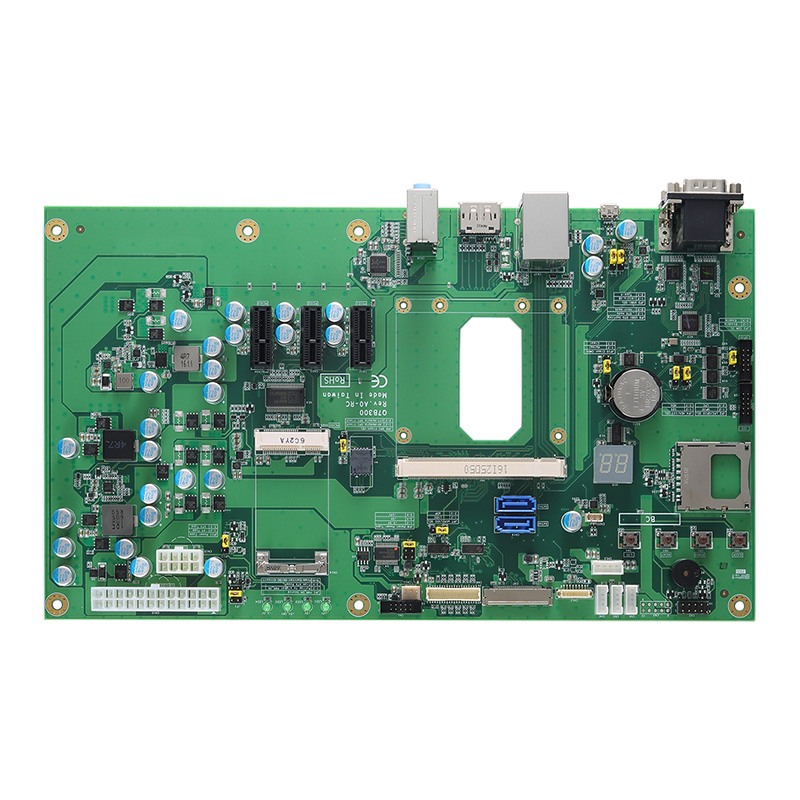

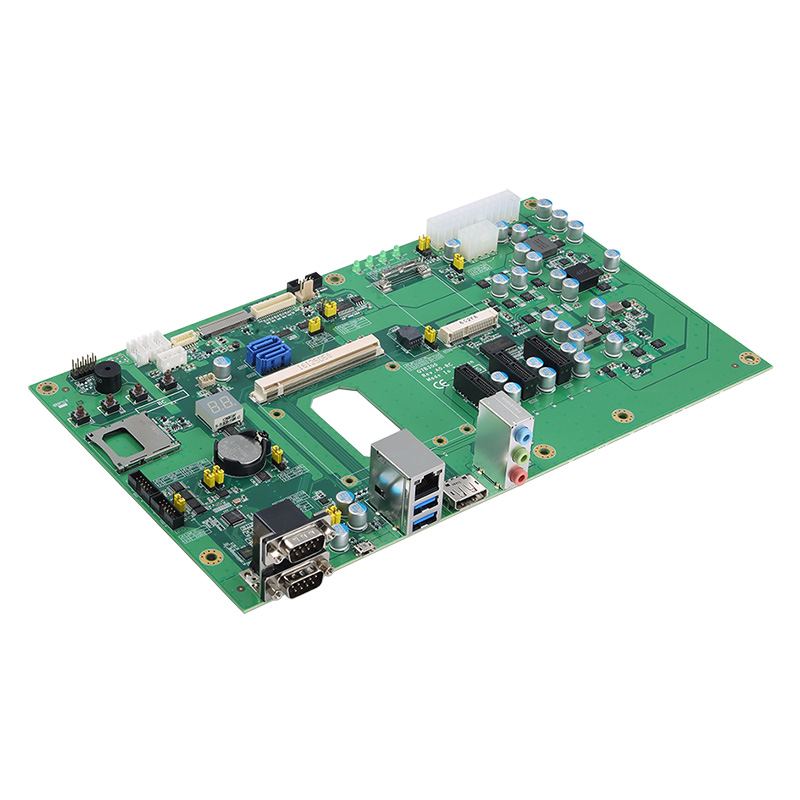

Плата Q7B300 от компании Axiomtek представляет собой процессорный модуль формата Qseven Rev 2.1, предназначенный для разработки и интеграции встраиваемых систем в промышленной сфере. Она обеспечивает высокую производительность и гибкость, что делает ее идеальным решением для создания надежных и эффективных промышленных приложений.

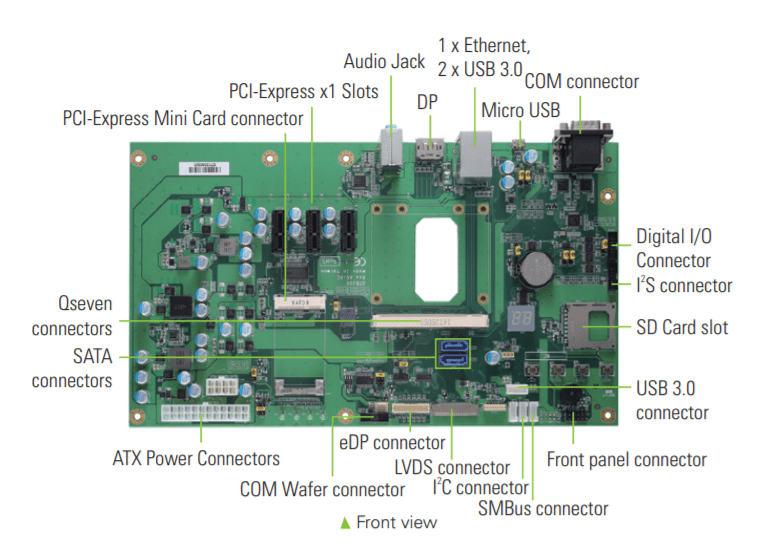

**Ключевые технические особенности:**
- Процессор: Предустановленный процессор, соответствующий стандарту Qseven Rev 2.1, обеспечивает высокую производительность для обработки сложных задач.
- Слоты расширения: 1 слот PCI Express Mini Card и 3 слота PCIe x1 позволяют подключать дополнительные модули и устройства, расширяя функциональность системы.
- Интерфейсы ввода/вывода: 2 порта RS-232/422/485 и 1 порт RS-232 (RX/TX/RTS/CTS) обеспечивают гибкость в подключении различных периферийных устройств.
- Сетевые возможности: 1 порт Ethernet 10/100/1000 Мбит/с (RJ-45) обеспечивает надежное подключение к сети.
- USB-порты: 3 порта USB 3.0 и 1 порт Micro USB 2.0 (опционально) позволяют подключать разнообразные устройства.
- Видеоинтерфейсы: Поддержка DisplayPort, LVDS и eDP обеспечивает гибкость в подключении дисплеев.
- Слоты для карт памяти: 1 слот для SD-карты и 2 порта SATA-600 для подключения накопителей.
- Дополнительные функции: Сторожевой таймер (WDT) и цифровые входы/выходы (GPIO) повышают надежность и функциональность системы.
- Условия эксплуатации: Рабочая температура от -20°C до +70°C и влажность от 10% до 95% (без конденсата) обеспечивают стабильную работу в различных промышленных условиях.
**Области применения и целевая аудитория:**
Плата Q7B300 предназначена для использования в различных промышленных приложениях, включая системы автоматизации, медицинское оборудование, цифровые вывески, игровые автоматы, военные и сетевые устройства. Ее высокая производительность и гибкость делают ее идеальным выбором для разработчиков, стремящихся создать надежные и эффективные встраиваемые системы.
**Преимущества и совместимость:**
- Компактные размеры: Габариты 293,4 x 171,5 мм позволяют интегрировать плату в ограниченные пространства.
- Гибкость расширения: Наличие различных слотов расширения и интерфейсов обеспечивает возможность подключения широкого спектра периферийных устройств.
- Надежность: Сторожевой таймер и цифровые входы/выходы повышают надежность системы в промышленных условиях.
- Широкий диапазон рабочих температур: Способность работать при температуре от -20°C до +70°C делает плату подходящей для эксплуатации в различных климатических условиях.
Плата Q7B300 от Axiomtek является надежным и гибким решением для разработки промышленных встраиваемых систем, обеспечивая высокую производительность и широкие возможности расширения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 293,4 x 171,5 |
| USB 3.x | 3 |
| Общее количество слотов расширения | 5 |
| RS-232 | 1 |
| Разъем процессора | Процессор предустановлен |
| RS-232/422/485 | 2 |
| Установлен процессор | Да |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del SD |
| Сетевые интерфейсы (Ethernet) | 1 x 10/100/1000 (RJ-45) 1 x LAN |
| Порты и интерфейсы | Digital I/O (GPIO) I2C SMBus |
| Форм-фактор платы | Q7 |
| Видеоинтерфейсы | DisplayPort LVDS eDP |
| Слоты расширения | PCIe x1 Mini PCI-e |
| Тип устройства | Процессорная плата |
| Micro SD | 1 |
| SATA | 2 x SATA-600 |
| Количество и тип разъёмов входного питания | AT / ATX |
| RoHS | Да |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +70 |
| Форм-фактор процессорной платы | Q7 |
| Сторожевой таймер ( WDT ) | Да |
| Цифровые (GPIO) | 4 входа / 4 выхода |
| SMBus | 1 |
| I2C | 1 |
| USB 2.0 | Опция |
| PCIe x1 | 3 |
| Mini PCIe | 1 (Full-Size) |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| Тип и разъём LVDS | 18/24-битный LVDS |
| Интерфейсы | DisplayPort LVDS eDP |
| Контроллер | HD Audio |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
| USB 3.x | 3 |
| COM порты, всего | 3 |
| USB, всего | 4 |
| Форм-фактор | Qseven |
| Количество и тип разъёмов входного питания | AT / ATX |
| Mini PCIe | 1 (Full-Size) |
