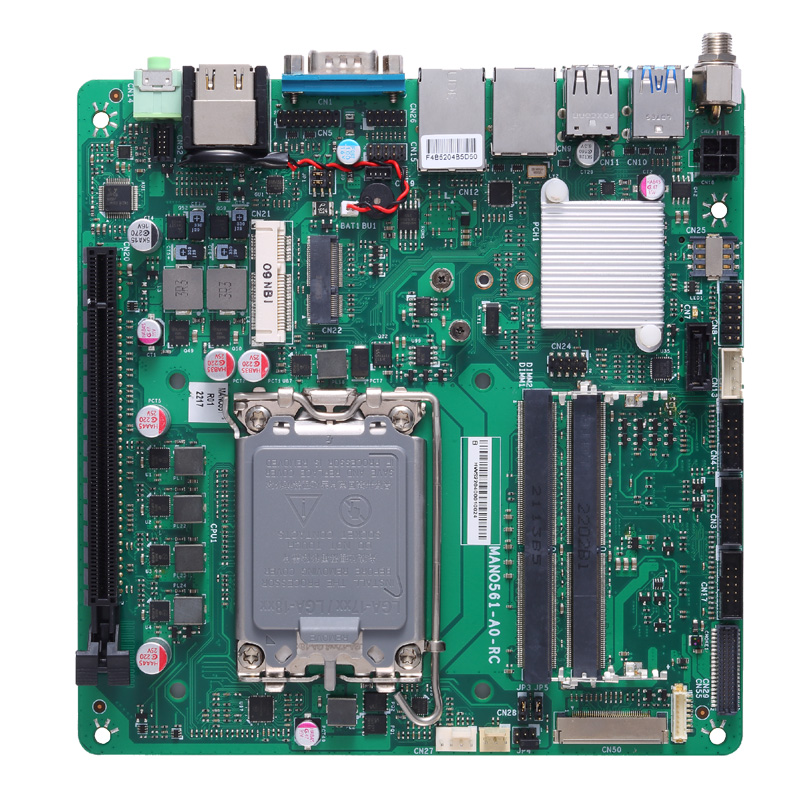

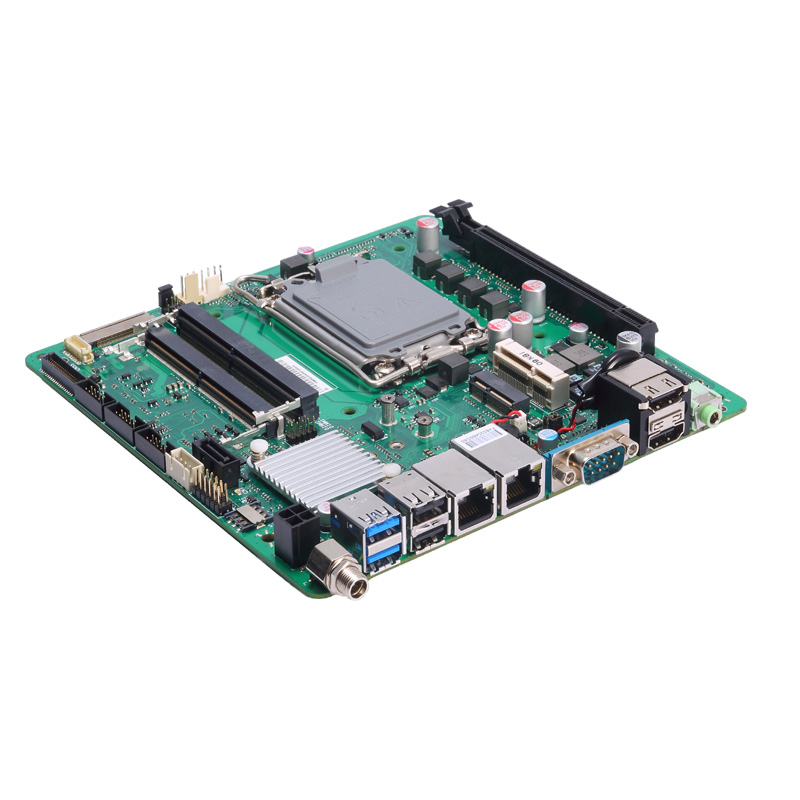

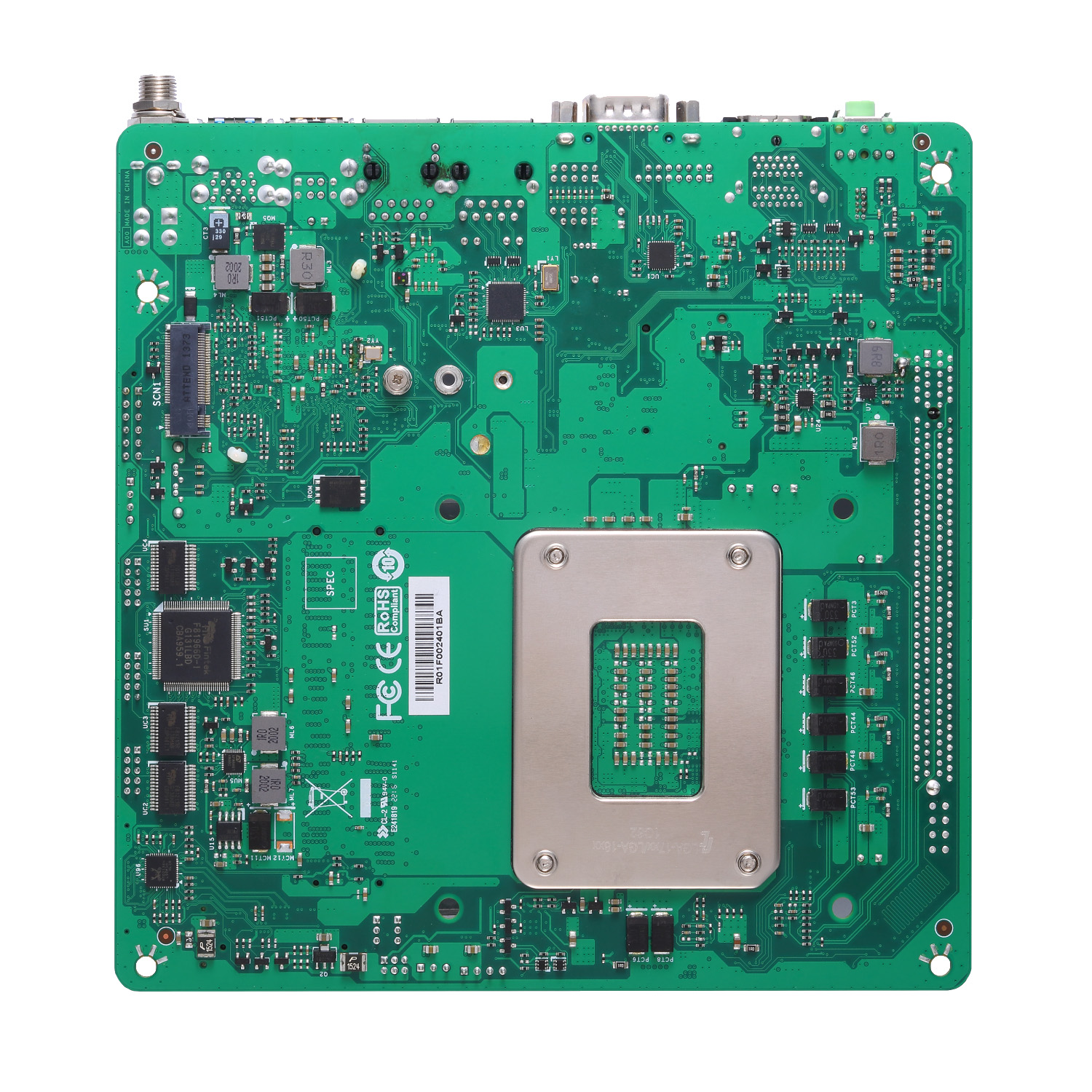

Промышленная материнская плата Axiomtek MANO561-H-S формата Thin Mini-ITX предназначена для интеграции в компактные и энергоэффективные системы, требующие высокой производительности и надежности. Она поддерживает процессоры Intel 12-го поколения (Alder Lake) с сокетом LGA1700, включая модели Celeron, Core i3, Core i5, Core i7, Core i9 и Pentium.
Плата оснащена чипсетом Intel H610 и поддерживает до 64 ГБ оперативной памяти DDR4 SO-DIMM с частотой до 3200 МГц. Для графических решений предусмотрены интерфейсы HDMI, LVDS и VGA, обеспечивающие подключение до трех независимых дисплеев.
В плане сетевых возможностей MANO561-H-S оснащена двумя Ethernet-портами: один с пропускной способностью 10/100/1000 Мбит/с и второй с 2,5 Гбит/с, что обеспечивает гибкость в выборе сетевых решений. Для подключения периферийных устройств предусмотрены 5 портов USB 2.0 и 2 порта USB 3.x. Серийные порты представлены тремя RS-232 и одним комбинированным RS-232/422/485, что расширяет возможности подключения промышленного оборудования.
Для расширения функциональности доступны следующие слоты: PCIe x16, M.2 Key B, M.2 Key E и Mini PCIe. Питание осуществляется через разъем DC Jack с диапазоном входного напряжения 12–24 В DC, что упрощает интеграцию в различные системы. Дополнительные функции включают программируемый сторожевой таймер (WDT) с интервалом от 1 до 255 секунд и 8-канальный цифровой вход/выход (GPIO).
Плата предназначена для эксплуатации в температурном диапазоне от 0 до +60°C и при влажности от 10% до 95% без конденсата, что делает ее подходящей для использования в промышленных условиях.
MANO561-H-S идеально подходит для применения в системах автоматизации, встраиваемых решениях, цифровых вывесках и других областях, где требуется высокая производительность при ограниченном пространстве. Ее совместимость с различными периферийными устройствами и расширяемость делают ее универсальным решением для широкого спектра промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 170 x 170 |
| Вес нетто, кг | 1.6 |
| RS-232 | 3 |
| Разъем процессора | LGA 1700 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 5 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 5 |
| USB 3.x | 2 |
| Слоты расширения | SIM-карта M.2 Key E 2230 PCIe x16 M.2 Key B Mini PCI-e |
| Видеоинтерфейсы | HDMI LVDS VGA |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | SATA DOM |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium Intel Core i9 |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Сетевые интерфейсы (Ethernet) | 1 x 10/100/1000 (RJ-45) 1 x 10/100/1000/2500 (RJ-45) |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 1 x SATA-600 |
| Количество и тип разъёмов входного питания | 1 x DC Jack |
| Диапазон входного напряжения питания | 12 ~ 24 В, DC |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | 0 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| PCIe x16 | 1 |
| SIM-карт | 1 |
| M.2 | 1 х M.2 Key B 1 х M.2 Key E |
| Mini PCIe | 1 (PCIe/USB) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2666 МГц 2400 МГц 3200 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium Intel Core i9 |
| Контроллер Ethernet | Intel i219V Intel i225V |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) 1 x 10/100/1000/2500 (RJ-45) |
| BIOS | AMI |
| Южный мост (Southbridge) | Intel H610 |
| Видеоконтроллер | Intel UHD Graphics |
| Интерфейсы | HDMI x 2 LVDS VGA |
| Контроллер | Realtek ALC897 |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Line In (Phone Jack 3.5 мм) |
