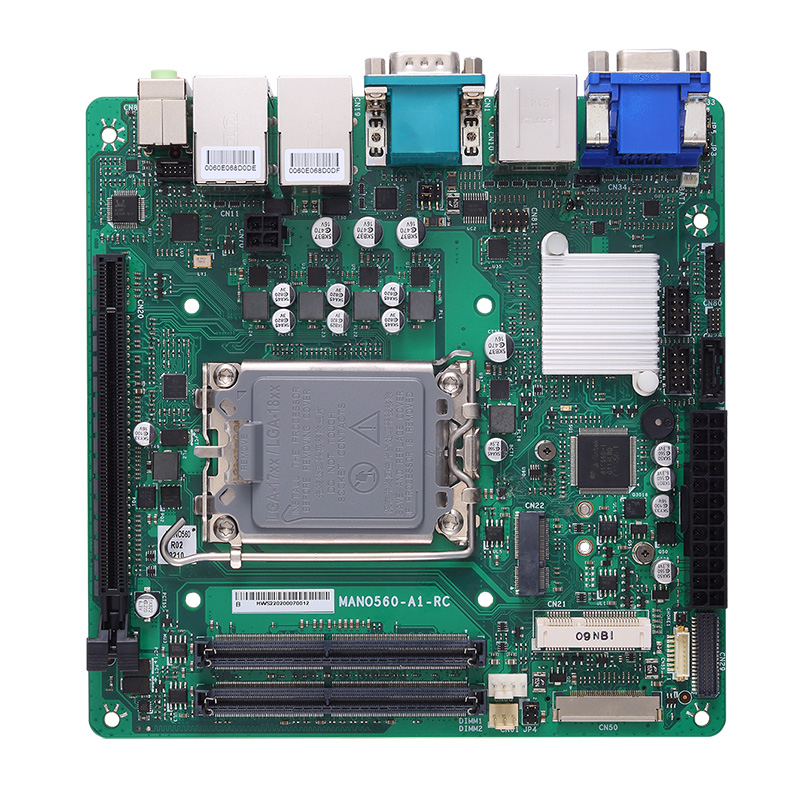

Промышленная материнская плата Axiomtek MANO560-H-B U формата Mini-ITX предназначена для интеграции в специализированные системы, требующие высокой производительности и надежности. Она оснащена сокетом LGA 1700, поддерживающим процессоры Intel 12-го поколения, включая Core i9, i7, i5, i3, Pentium и Celeron. Плата совместима с чипсетом Intel H610, обеспечивая стабильную работу и расширенные возможности подключения.
Для оперативной памяти предусмотрены два слота SO-DIMM DDR4, поддерживающие модули с частотой 2666, 2400 и 3200 МГц. Максимальный объем устанавливаемой памяти достигает 64 ГБ, что позволяет эффективно работать с ресурсоемкими приложениями. Плата оснащена одним слотом PCIe x16 для установки дискретных графических карт или других расширений, а также одним слотом M.2 Key B для подключения SSD-накопителей. Для беспроводных модулей предусмотрен слот M.2 Key E 2230.
В области ввода-вывода MANO560-H-B U предлагает разнообразные интерфейсы: три порта RS-232, один порт RS-232/422/485 с поддержкой питания, пять портов USB 2.0 и два порта USB 3.2 Gen1. Сетевые возможности представлены двумя портами Ethernet: один 10/100/1000 Мбит/с и один 10/100/1000/2500 Мбит/с, обеспечивая гибкость в выборе скорости передачи данных. Для отображения видео доступны интерфейсы HDMI, DisplayPort, LVDS и VGA, поддерживающие работу с несколькими мониторами.
Плата оснащена программируемым сторожевым таймером (Watchdog Timer), который можно настроить на интервалы от 1 до 255 секунд, обеспечивая дополнительную надежность системы. Для защиты данных предусмотрен TPM 2.0 (чип SLB9670). Питание осуществляется через стандартный 12 В DC разъем, что упрощает интеграцию в различные промышленные системы. Условия эксплуатации: температура от 0 до +60°C и влажность от 10% до 95% без конденсата.
Промышленная материнская плата Axiomtek MANO560-H-B U идеально подходит для применения в системах автоматизации, встраиваемых решениях, устройствах для обработки данных и других областях, где требуется высокая производительность и надежность. Ее гибкость в выборе компонентов и расширенные возможности подключения делают ее универсальным решением для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 170 x 170 |
| Вес нетто, кг | 1.6 |
| RS-232 | 3 |
| Разъем процессора | LGA 1700 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 5 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 4 |
| USB 3.x | 2 |
| Слоты расширения | M.2 Key E 2230 PCIe x16 M.2 Key B Mini PCI-e |
| Видеоинтерфейсы | HDMI DisplayPort LVDS VGA |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | SATA DOM |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium Intel Core i9 |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Сетевые интерфейсы (Ethernet) | 1 x 10/100/1000 (RJ-45) 1 x 10/100/1000/2500 (RJ-45) |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 1 x SATA-600 |
| Количество и тип разъёмов входного питания | ATX |
| Диапазон входного напряжения питания | 12 В, DC |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | 0 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| PCIe x16 | 1 |
| M.2 | 1 х M.2 Key E 1 х M.2 Key B 3042/3052 (USB 3.2 Gen1) |
| Mini PCIe | 1 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2666 МГц 2400 МГц 3200 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium Intel Core i9 |
| Контроллер Ethernet | Intel i219V Intel i225V |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) 1 x 10/100/1000/2500 (RJ-45) |
| BIOS | AMI |
| Южный мост (Southbridge) | Intel H610 |
| Видеоконтроллер | Intel UHD Graphics |
| Интерфейсы | DisplayPort++ (позволяет подключать HDMI/DVI устройства, используя пассивный переходник) HDMI LVDS VGA |
| Контроллер | Realtek ALC897 |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) Line In (Phone Jack 3.5 мм) |
