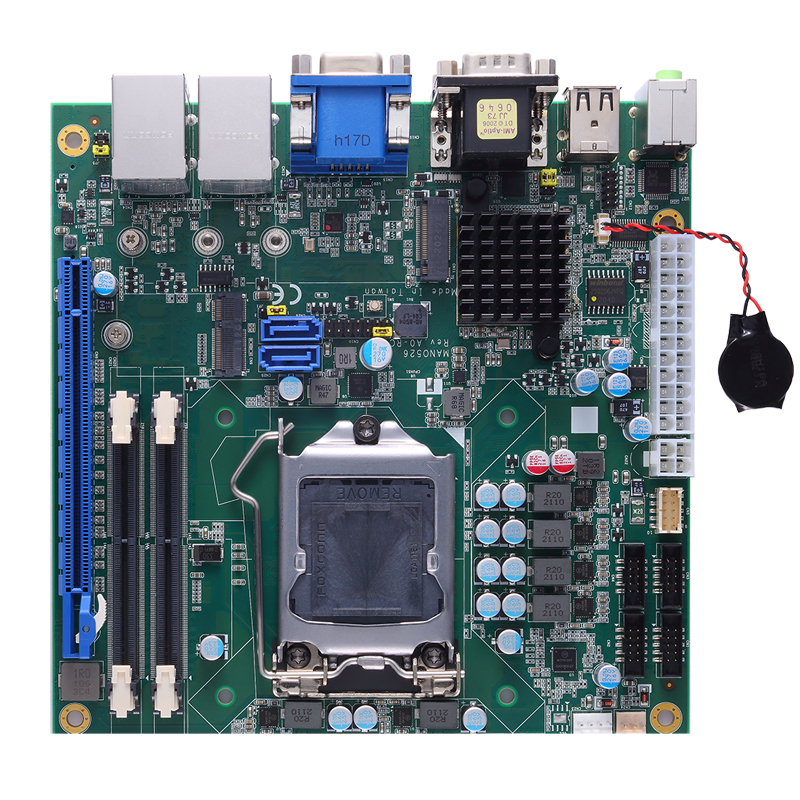

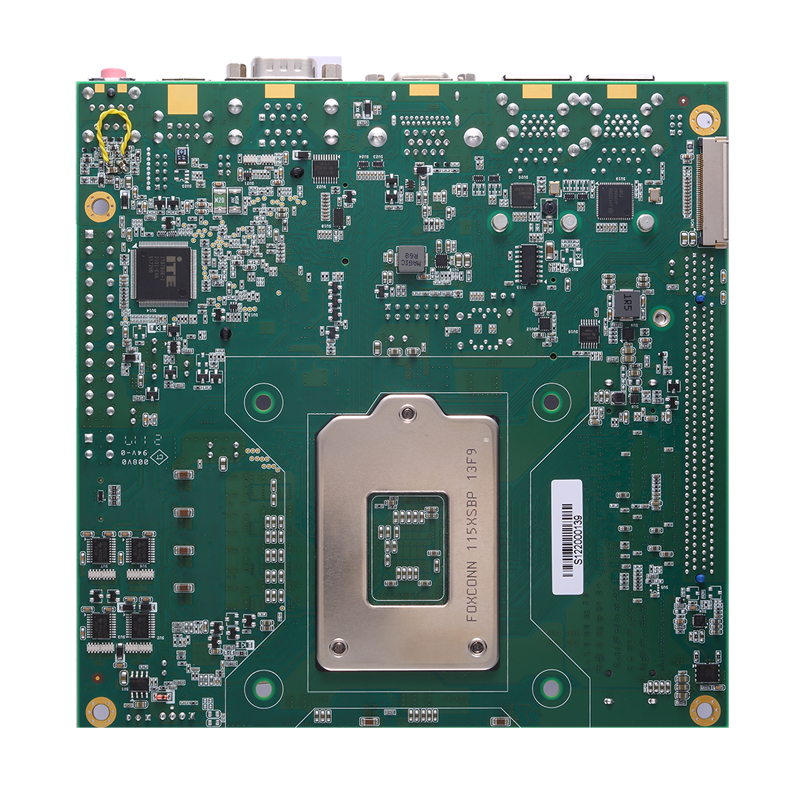

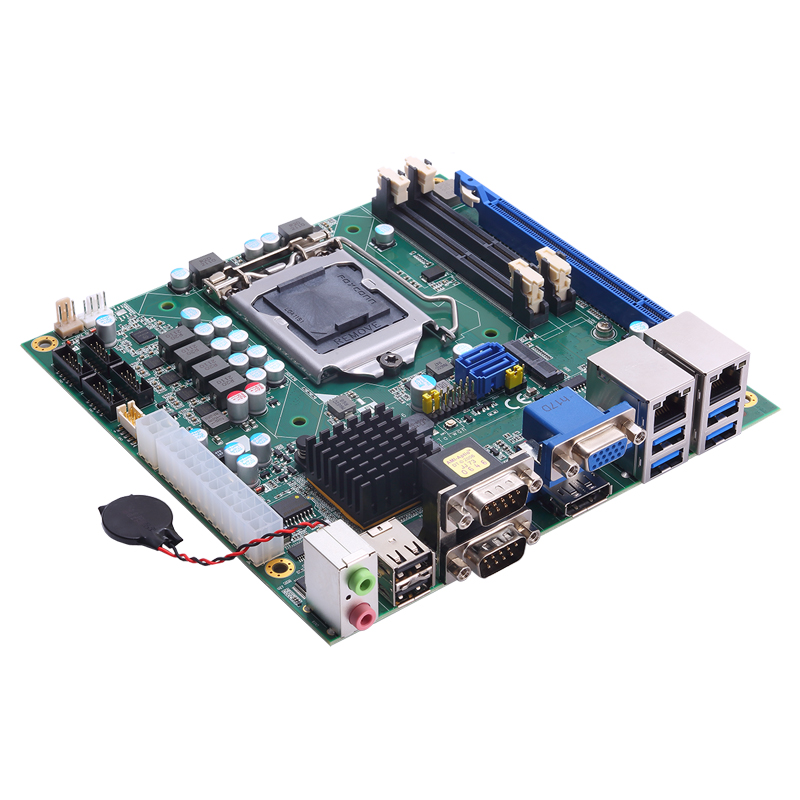

Промышленная материнская плата Axiomtek MANO526-Q370 формата Mini-ITX предназначена для построения надежных и высокопроизводительных встраиваемых систем. Она оснащена сокетом LGA 1151, поддерживающим процессоры Intel Core i7/i5/i3 9-го и 8-го поколения, а также Intel Pentium и Celeron, обеспечивая гибкость в выборе вычислительных мощностей в зависимости от требований приложения.
Ключевые технические особенности MANO526-Q370 включают:
- Оперативная память: поддержка до 32 ГБ DDR4 SO-DIMM, что обеспечивает высокую пропускную способность и эффективность работы системы.
- Слоты расширения: наличие PCIe x4 и Mini PCIe позволяет интегрировать дополнительные модули и карты расширения, расширяя функциональность системы.
- Сетевые интерфейсы: два порта Gigabit Ethernet (RJ-45) обеспечивают надежное подключение к сети для передачи данных.
- Порты ввода-вывода: шесть COM-портов (RS-232/422/485) и восемь USB-портов (4 x USB 2.0 и 4 x USB 3.x) для подключения различных периферийных устройств.
- Видеоинтерфейсы: поддержка HDMI, DisplayPort, LVDS, VGA и eDP позволяет подключать разнообразные дисплеи и мониторы.
- Хранение данных: два порта SATA-600 и слоты M.2 (Key M и Key E) для подключения SSD и других устройств хранения данных.
- Питание: входное напряжение 19–24 В DC с возможностью подключения через внешний разъем DC Jack или внутренний разъем с четырьмя контактами.
- Условия эксплуатации: рабочий диапазон температур от -20°C до +60°C и поддержка влажности от 10% до 95% без конденсации, что делает плату подходящей для использования в различных промышленных условиях.
MANO526-Q370 предназначена для применения в различных областях, включая автоматизацию производственных процессов, системы управления, встраиваемые решения и другие промышленные приложения, где требуется высокая надежность и производительность. Ее возможности по расширению и гибкость в выборе компонентов делают ее идеальной для интеграторов и разработчиков, создающих специализированные системы под конкретные задачи.
Преимущества использования MANO526-Q370 включают:
- Гибкость конфигурации: возможность выбора процессора и объема памяти в зависимости от требований приложения.
- Многообразие интерфейсов: широкий спектр портов и слотов расширения для подключения различных устройств и периферии.
- Надежность: соответствие сертификатам CE и RoHS, что подтверждает соответствие европейским стандартам безопасности и экологичности.
- Универсальность: поддержка операционных систем Linux и Windows 10 IoT, обеспечивая совместимость с различными программными решениями.
Совместимость с различными операционными системами и наличие множества интерфейсов позволяют интегрировать MANO526-Q370 в широкий спектр промышленных решений, обеспечивая надежную и эффективную работу в условиях промышленной эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 170 х 170 |
| RS-232 | 1 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 32 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 3 |
| USB 3.x | 4 |
| Поддерживаемые операционные системы | Linux Windows 10 |
| Слоты расширения | M.2 Key E 2230 PCIe x4 Mini PCI-e |
| Видеоинтерфейсы | HDMI DisplayPort LVDS VGA eDP |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA M.2 |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| mSATA | 1 |
| M.2 | 1 x М.2 Key M 1 х M.2 Key E |
| SATA | 2 x SATA-600 |
| Количество и тип разъёмов входного питания | 1 x DC Jack (внешний) + 4 конт. (внутренний) |
| Диапазон входного напряжения питания | 19 ~ 24 В, DC |
| RoHS | Да |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Linux | Linux |
| Microsoft Windows | Windows 10 IoT |
| Цифровые (GPIO) | 8 каналов (программируемые) |
| PCIe x4 | 1 |
| Mini PCIe | 1 (Full-Size) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 32 Гб |
| Частота памяти | 2666 МГц 2400 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel I211AT Intel I219LM |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI |
| Южный мост (Southbridge) | Intel H310 |
| Тип и разъём LVDS | 18-битный LVDS, один канал, 24-битный LVDS, два канала |
| Видеоконтроллер | Intel GMA |
| Интерфейсы | HDMI DisplayPort LVDS eDP VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
