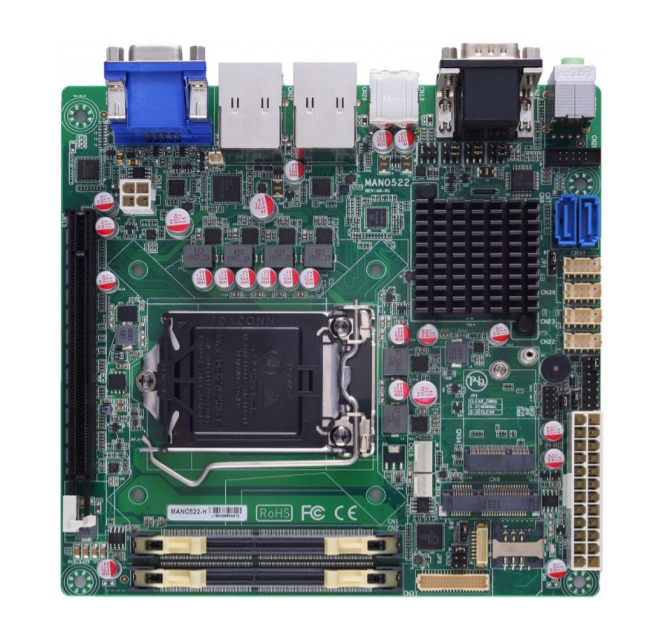

Промышленная материнская плата Axiomtek MANO522PHGGA-H310 формата Mini-ITX предназначена для интеграции в встраиваемые системы, требующие надежности и высокой производительности. Она поддерживает процессоры Intel Core i7/i5/i3, а также Pentium и Celeron 9-го и 8-го поколений в исполнении LGA1151, обеспечивая гибкость выбора в зависимости от требований приложения.
Плата оснащена чипсетом Intel H310, поддерживающим до 64 ГБ оперативной памяти DDR4-2666/2400 МГц в двух слотах SO-DIMM. Для хранения данных предусмотрены два порта SATA-600 и слот mSATA, обеспечивающие гибкость в выборе носителей. Видеовыходы включают HDMI, DisplayPort++ и LVDS, что позволяет подключать различные дисплеи в зависимости от потребностей системы.
Сетевые возможности представлены двумя портами Gigabit Ethernet, обеспечивающими высокоскоростное подключение к сети. Для расширения функциональности доступны четыре порта USB 3.0, два порта USB 2.0, пять портов RS-232 и один порт RS-232/422/485, что делает плату подходящей для различных периферийных устройств. Дополнительные функции включают программируемый сторожевой таймер (WDT) с интервалом от 1 до 255 секунд и 16-разрядный цифровой ввод-вывод (GPIO), состоящий из 8 входов и 8 выходов, что расширяет возможности мониторинга и управления.
Плата поддерживает операционные системы Windows 10 и Windows IoT Enterprise 10, обеспечивая совместимость с широким спектром программного обеспечения. Она функционирует при температуре от -20°C до +60°C и влажности от 10% до 95% без конденсации, что делает ее надежным решением для эксплуатации в различных промышленных условиях.
MANO522PHGGA-H310 идеально подходит для применения в системах автоматизации производства, киосках самообслуживания, информационно-развлекательных системах и цифровых вывесках, требующих компактного и надежного решения с возможностью расширения функциональности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 170 х 170 |
| RS-232 | 5 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 32 Гб |
| RS-232/422/485 | 1 |
| USB 2.0 | 2 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 3 |
| USB 3.x | 4 |
| Слоты расширения | SIM-карта M.2 Key E 2230 PCIe x16 |
| Видеоинтерфейсы | HDMI DisplayPort LVDS |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA |
| Тип процессора | Intel Core i3 Intel Core i5 Intel Core i7 |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| mSATA | 1 |
| SATA | 2 x SATA-600 |
| Количество и тип разъёмов входного питания | 1 х ATX (20 + 4 конт.) |
| Диапазон входного напряжения питания | 12 В, DC |
| RoHS | Да |
| Температура хранения, °C | -20 ~ +65 |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 входов / 8 выходов (программируемые) |
| PCIe x16 | 1 |
| SIM-карт | 1 |
| M.2 | 1 х M.2 Key E |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 32 Гб |
| Частота памяти | 2666 МГц 2400 МГц |
| Тип поддерживаемых процессоров | Intel Core i7 Intel Core i5 Intel Core i3 |
| Контроллер Ethernet | Intel I211AT Intel I219LM |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI |
| Южный мост (Southbridge) | Intel H310 |
| Тип и разъём LVDS | 18/24-битный LVDS один/два канала |
| Максимальное разрешение | 3840 x 2160 |
| Дополнительные возможности | Поддержка двух мониторов |
| Интерфейсы | DisplayPort++ (позволяет подключать HDMI/DVI устройства, используя пассивный переходник) HDMI LVDS |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
