Артикул:
MANO521PHGGA-H310
Характеристики
Полное наименование:
—
Плата MANO521PHGGA-H310 E38M521101 Mini-ITX SBC with LGA1151 8th gen Intel® Core™ processor, Intel® H310, DP++, HDMI, LVDS, VGA, 2 COM, USB 3.0, M.2, mSATA, PCI Express Mini Card, 2 GbE LANs and HD audio
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

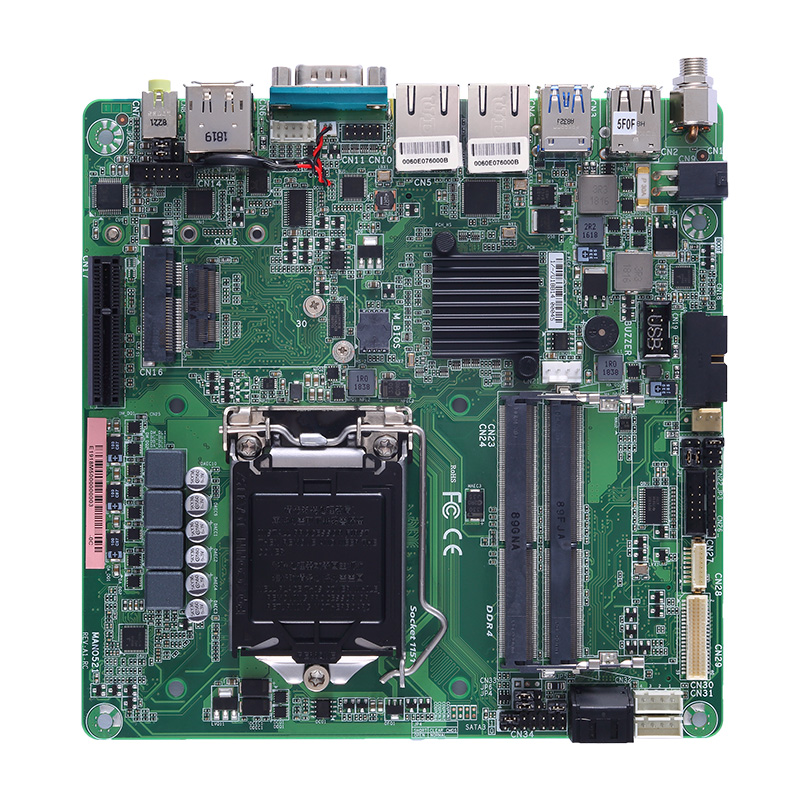

Промышленная материнская плата Axiomtek MANO521PHGGA-H310 формата Mini-ITX предназначена для интеграции в встраиваемые системы, требующие надежной и производительной аппаратной платформы. Оснащенная разъемом LGA1151, она поддерживает процессоры 8-го поколения Intel Core i7/i5/i3 и Pentium, обеспечивая высокую вычислительную мощность для различных промышленных приложений.

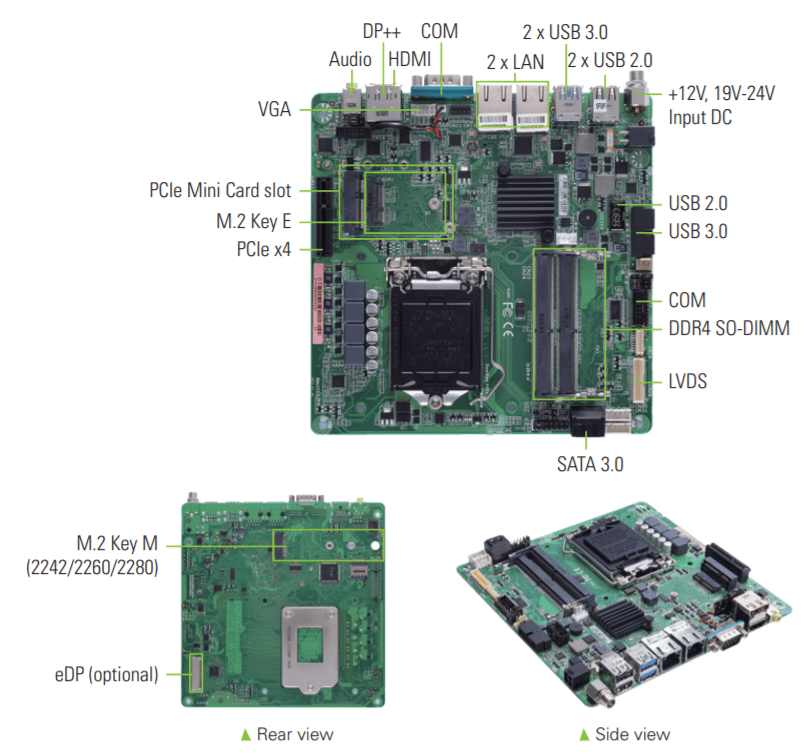

Ключевые технические особенности MANO521PHGGA-H310 включают:
- Процессорный разъем LGA1151 для установки процессоров Intel Core i7/i5/i3 и Pentium 8-го поколения.
- Чипсет Intel H310, обеспечивающий стабильную работу системы.
- Поддержка до 32 ГБ оперативной памяти DDR4 с частотой 2400/2666 МГц через два разъема SO-DIMM.
- Видеовыходы: DisplayPort++, HDMI, LVDS, VGA, eDP для гибкости подключения дисплеев.
- Сетевые интерфейсы: два порта Gigabit Ethernet (10/100/1000 Мбит/с) для надежной передачи данных.

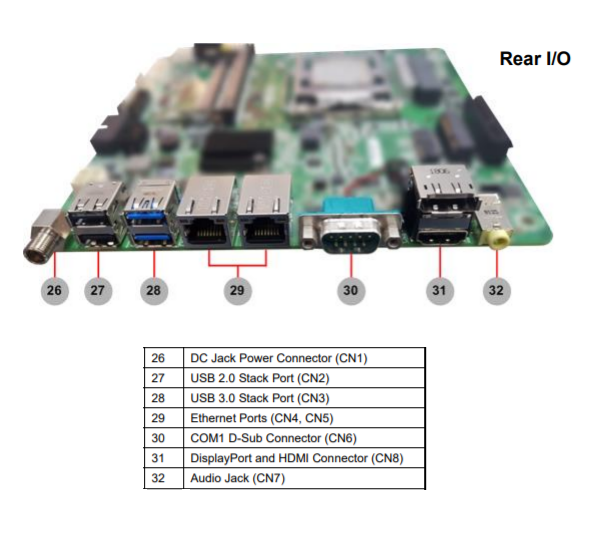

- Порты ввода-вывода: два COM-порта (RS-232 и RS-232/422/485), четыре порта USB 2.0 и четыре порта USB 3.0 для подключения периферийных устройств.
- Слоты расширения: один слот PCIe x4, один слот Mini PCIe и один слот M.2 Key E 2230 для расширения функциональности системы.
- Два порта SATA-600 для подключения жестких дисков и SSD.
- Аудиоконтроллер Realtek ALC662 с линейным выходом для аудиовыхода.
- Сторожевой таймер с программируемым временем срабатывания от 1 до 255 секунд для повышения надежности системы.
- Поддержка операционных систем: Windows 10 IoT и Linux для гибкости в выборе программного обеспечения.
- Диапазон входного напряжения питания: 19–24 В DC для обеспечения стабильной работы в промышленных условиях.
- Условия эксплуатации: рабочая температура от -20 до +60°C и влажность от 10 до 95% (без конденсата) для надежной работы в различных средах.
- Габаритные размеры: 170 х 170 мм, соответствующие формату Mini-ITX.
- Сертификаты: CE и RoHS, подтверждающие соответствие европейским стандартам безопасности и экологичности.
MANO521PHGGA-H310 идеально подходит для применения в различных областях промышленности, включая системы автоматизации, цифровые вывески, киоски самообслуживания и другие встраиваемые решения, требующие надежной и производительной аппаратной платформы. Ее возможности расширения и гибкость подключения делают ее универсальным выбором для интеграторов и разработчиков промышленных систем.
Преимущества MANO521PHGGA-H310:
- Высокая производительность благодаря поддержке современных процессоров Intel Core 8-го поколения.
- Гибкость подключения с множеством портов и слотов расширения для различных периферийных устройств.
- Надежность при эксплуатации в широком диапазоне температур и влажности, что делает ее подходящей для работы в сложных промышленных условиях.
- Совместимость с популярными операционными системами, обеспечивая легкую интеграцию в существующие инфраструктуры.
- Сертификация CE и RoHS подтверждают соответствие европейским стандартам безопасности и экологичности.
При выборе MANO521PHGGA-H310 для вашего проекта вы получаете надежную и высокопроизводительную платформу, способную удовлетворить требования современных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 170 х 170 |
| RS-232 | 1 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 32 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 3 |
| USB 3.x | 4 |
| Поддерживаемые операционные системы | Linux Windows 10 |
| Слоты расширения | M.2 Key E 2230 PCIe x4 Mini PCI-e |
| Видеоинтерфейсы | HDMI DisplayPort LVDS VGA eDP |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA M.2 |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| mSATA | 1 |
| M.2 | 1 x М.2 Key M 1 х M.2 Key E |
| SATA | 2 x SATA-600 |
| Количество и тип разъёмов входного питания | 1 x DC Jack (внешний) + 4 конт. (внутренний) |
| Диапазон входного напряжения питания | 19 ~ 24 В, DC |
| RoHS | Да |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Linux | Linux |
| Microsoft Windows | Windows 10 IoT |
| Цифровые (GPIO) | 8 каналов (программируемые) |
| PCIe x4 | 1 |
| Mini PCIe | 1 (Full-Size) |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 32 Гб |
| Частота памяти | 2666 МГц 2400 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel I211AT Intel I219LM |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI |
| Южный мост (Southbridge) | Intel H310 |
| Тип и разъём LVDS | 18-битный LVDS, один канал, 24-битный LVDS, два канала |
| Видеоконтроллер | Intel GMA |
| Интерфейсы | HDMI DisplayPort LVDS eDP VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
