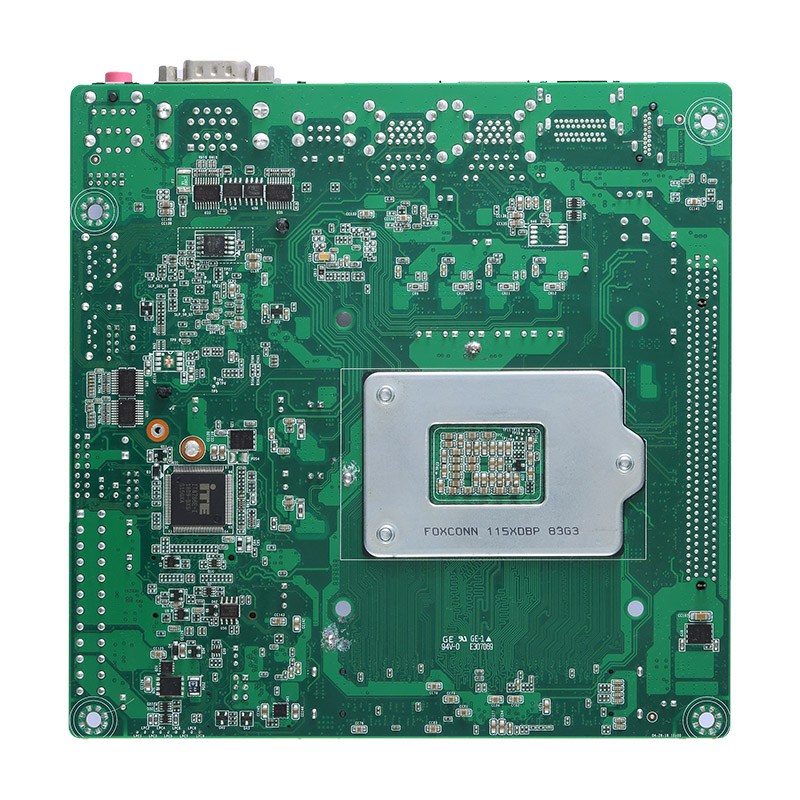

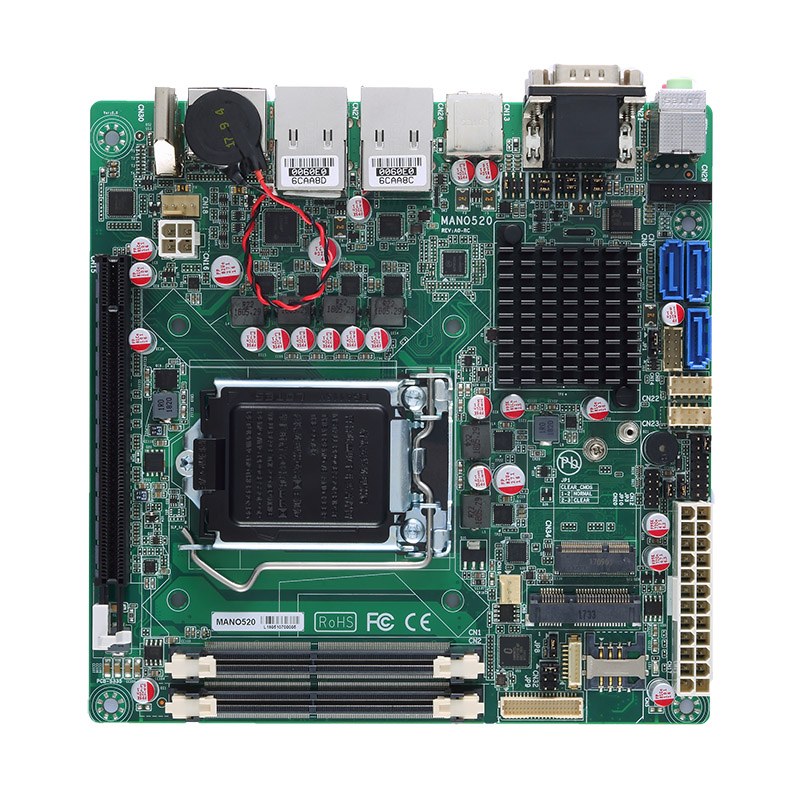

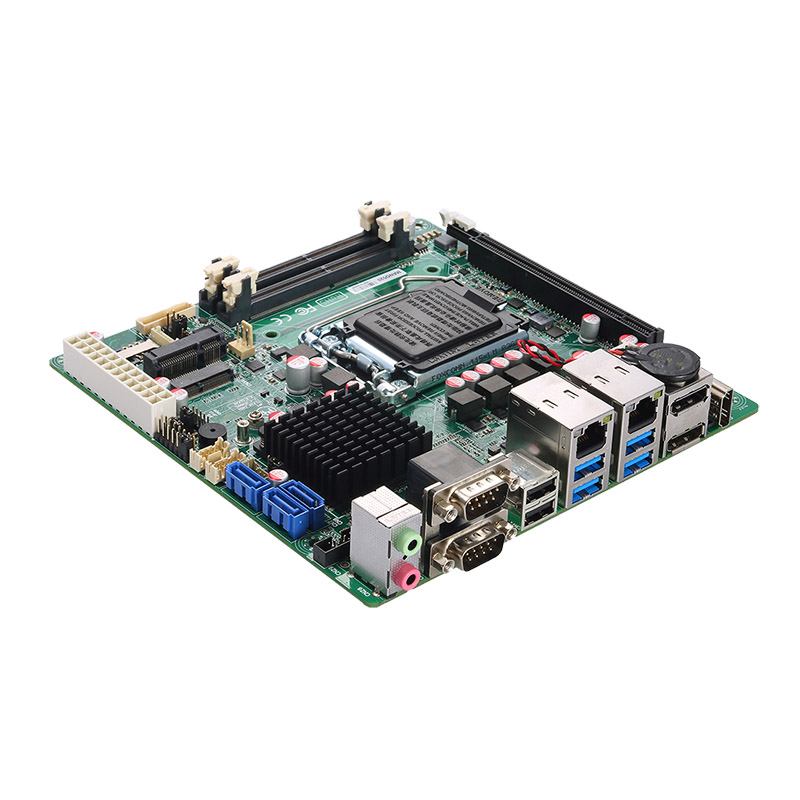

Промышленная материнская плата Axiomtek MANO520PHGGA-H310 формата Mini-ITX предназначена для построения надежных и высокопроизводительных встраиваемых систем. Оснащенная сокетом LGA 1151, она поддерживает процессоры 9-го и 8-го поколения Intel Core i7/i5/i3, Pentium и Celeron, обеспечивая гибкость в выборе вычислительных мощностей в зависимости от требований приложения.

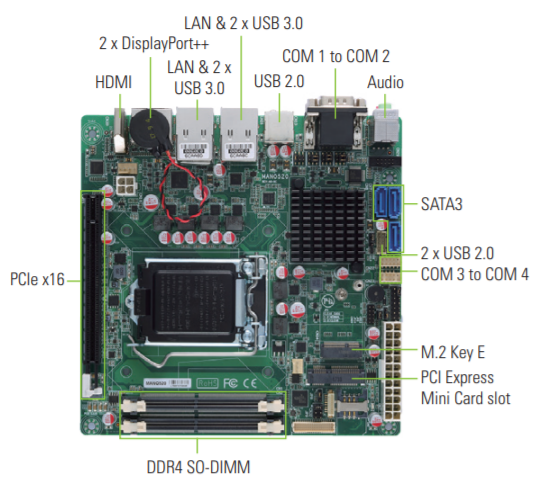

Ключевые технические особенности включают:
- Оперативная память: два разъема SO-DIMM DDR4, поддерживающие частоты 2400 и 2666 МГц, с максимальным объемом до 32 ГБ, что обеспечивает быструю обработку данных и многозадачность.
- Сетевые интерфейсы: два порта Gigabit Ethernet (RJ-45) с контроллерами Intel I211AT и I219LM, обеспечивающие высокоскоростное подключение к сети.

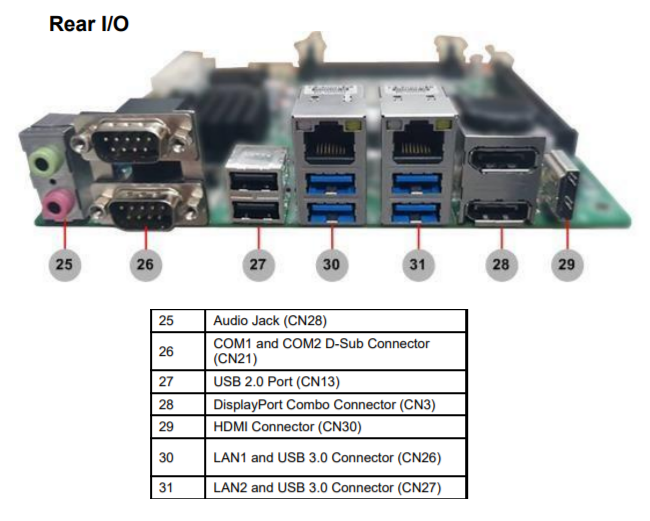

- Порты ввода/вывода: четыре порта USB 2.0, четыре порта USB 3.0, три порта RS-232, один порт RS-232/422/485, а также восемь программируемых каналов цифрового ввода/вывода (GPIO), что расширяет возможности подключения периферийных устройств.
- Видеоинтерфейсы: два порта DisplayPort++, один HDMI и один LVDS, поддерживающие разрешение до 3840 x 2160 пикселей, что позволяет подключать несколько дисплеев для отображения информации.
- Слоты расширения: один слот PCIe x16 и один слот M.2 Key E 2230 для установки дополнительных модулей, таких как Wi-Fi или Bluetooth, расширяя функциональность системы.
- Накопители: три порта SATA-600 и один mSATA, обеспечивающие гибкость в выборе и подключении различных типов накопителей.
- Условия эксплуатации: рабочий диапазон температур от -20°C до +60°C и поддержка влажности от 10% до 95% без конденсации, что делает плату подходящей для использования в различных промышленных условиях.
Области применения Axiomtek MANO520PHGGA-H310 включают системы автоматизации производства, встраиваемые решения для умного транспорта, киоски самообслуживания, информационно-развлекательные системы и цифровые вывески. Ее высокая производительность и расширенные возможности подключения делают ее идеальным выбором для предприятий, требующих надежных и гибких решений для встраиваемых систем.
Преимущества данной материнской платы:
- Гибкость в выборе компонентов: поддержка различных процессоров Intel и объемов оперативной памяти позволяет адаптировать систему под конкретные задачи.
- Многообразие интерфейсов: наличие различных портов ввода/вывода и видеоинтерфейсов обеспечивает совместимость с широким спектром периферийных устройств и дисплеев.
- Надежность в эксплуатации: широкий диапазон рабочих температур и высокая устойчивость к внешним воздействиям гарантируют стабильную работу в сложных промышленных условиях.
- Расширяемость: наличие слотов расширения и поддержка дополнительных модулей позволяют легко адаптировать систему под меняющиеся требования.
Совместимость с операционными системами Windows 10 IoT и Linux обеспечивает гибкость в выборе программного обеспечения и интеграцию с существующими системами предприятия. Сертификаты CE и RoHS подтверждают соответствие платы международным стандартам качества и безопасности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 170 х 170 |
| RS-232 | 3 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 32 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | SO-DIMM |
| Общее количество слотов расширения | 2 |
| USB 3.x | 4 |
| Поддерживаемые операционные системы | Linux Windows 10 |
| Слоты расширения | M.2 Key E 2230 PCIe x16 |
| Видеоинтерфейсы | DisplayPort x 2 HDMI LVDS |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| mSATA | 1 |
| SATA | 3 x SATA-600 |
| RoHS | Да |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Linux | Linux |
| Microsoft Windows | Windows 10 IoT |
| Цифровые (GPIO) | 8 каналов (программируемые) |
| PCIe x16 | 1 |
| M.2 | 1 х M.2 Key E |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x SO-DIMM |
| Максимальный объем памяти | до 32 Гб |
| Частота памяти | 2666 МГц 2400 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel I211AT Intel I219LM |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI |
| Южный мост (Southbridge) | Intel H310 |
| Тип и разъём LVDS | 18/24-битный LVDS один/два канала |
| Видеоконтроллер | Intel GMA |
| Максимальное разрешение | 3840 x 2160 |
| Дополнительные возможности | Поддержка двух мониторов |
| Интерфейсы | DisplayPort x 2 HDMI LVDS |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
