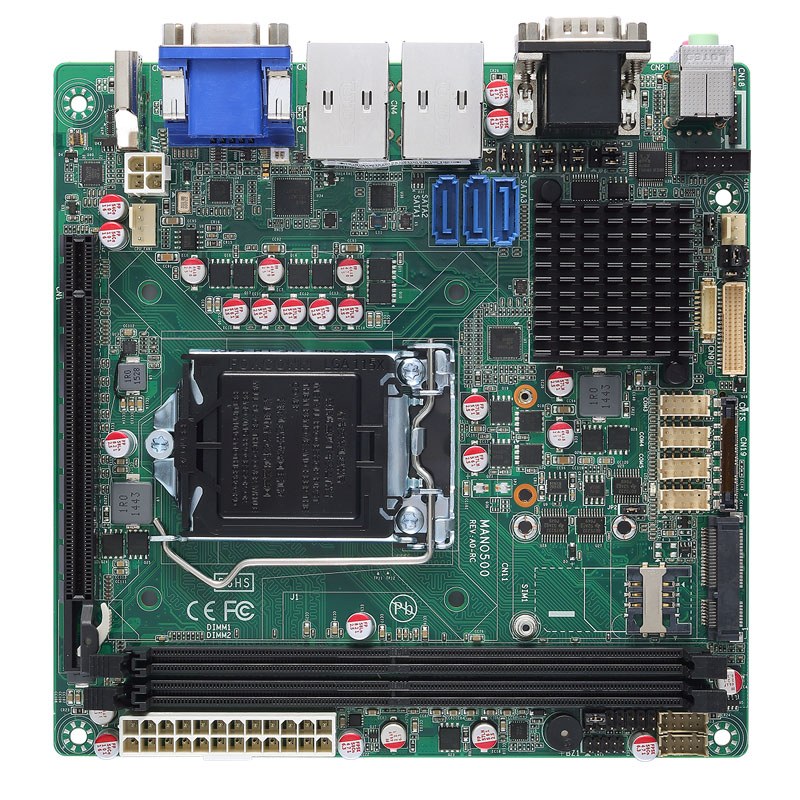

Промышленная материнская плата Axiomtek MANO500VHGGA-Q170 формата mini-ITX предназначена для интеграции в специализированные вычислительные системы, требующие высокой надежности и расширенной функциональности. Оснащенная сокетом LGA1151, она поддерживает процессоры Intel Core i7/i5/i3, Pentium и Celeron, обеспечивая гибкость выбора в зависимости от потребностей приложения.
Ключевые технические особенности включают:
- Оперативная память: два слота DIMM, поддерживающие до 32 ГБ DDR4 памяти с частотой 2133/2400 МГц, что обеспечивает высокую пропускную способность для ресурсоемких задач.
- Сетевые интерфейсы: два порта Gigabit Ethernet (RJ-45) с контроллерами Intel I211AT и I219LM, обеспечивающие надежное и быстрое сетевое соединение.
- Видеоинтерфейсы: HDMI, DisplayPort, VGA, LVDS и eDP, поддерживающие подключение нескольких мониторов для расширения рабочих пространств.

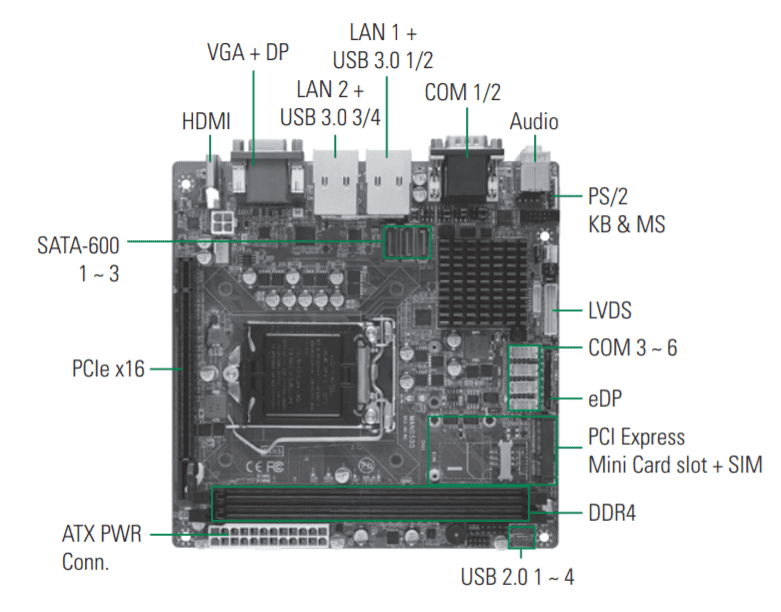

- Порты ввода/вывода: пять портов RS-232, один порт RS-232/422/485, четыре порта USB 2.0 и четыре порта USB 3.0, а также восемь программируемых каналов цифрового ввода/вывода (GPIO) для гибкой интеграции периферийных устройств.
- Слоты расширения: один слот PCIe x16, один слот Mini PCIe и слот для SIM-карты, позволяющие расширять функциональность системы в соответствии с требованиями проекта.

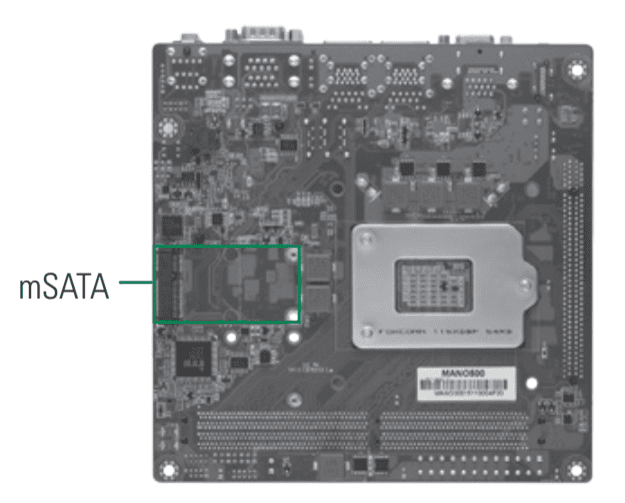

- Хранение данных: три порта SATA-600 и один порт mSATA для подключения различных накопителей, обеспечивая гибкость в выборе решений для хранения данных.
- Питание: входное напряжение 12 В DC, с разъемами для внешнего и внутреннего подключения, что упрощает интеграцию в различные системы питания.
- Условия эксплуатации: рабочая температура от -20 до +60°C и влажность от 10% до 95% без конденсата, что делает плату подходящей для использования в различных промышленных условиях.
Области применения включают автоматизацию производственных процессов, системы видеонаблюдения, промышленные серверы и другие решения, требующие надежной и гибкой вычислительной платформы. Целевая аудитория — разработчики и интеграторы промышленных систем, а также предприятия, нуждающиеся в индивидуальных решениях для автоматизации и управления.
Преимущества Axiomtek MANO500VHGGA-Q170 включают:
- Гибкость конфигурации: возможность выбора процессора и объема памяти в соответствии с требованиями приложения.
- Многообразие интерфейсов: широкий спектр портов и слотов расширения для подключения различных устройств и периферии.
- Надежность: способность работать в широком диапазоне температур и условий эксплуатации, что гарантирует стабильную работу в промышленных средах.
- Совместимость: поддержка операционных систем Windows 10 IoT и Linux, обеспечивая гибкость в выборе программного обеспечения.
Интеграция Axiomtek MANO500VHGGA-Q170 в промышленную систему позволяет создать надежную и высокопроизводительную платформу, соответствующую современным требованиям автоматизации и управления. Ее расширенные возможности и гибкость делают ее оптимальным выбором для реализации индивидуальных проектов в сфере промышленного вычисления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 170 x 170 |
| RS-232 | 5 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 32 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 3 |
| USB 3.x | 4 |
| Поддерживаемые операционные системы | Linux Windows 10 |
| Слоты расширения | SIM-карта PCIe x16 Mini PCI-e |
| Видеоинтерфейсы | HDMI DisplayPort LVDS VGA eDP |
| Форм-фактор платы | Mini-ITX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del mSATA |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE EN 55032 Class A EN 61000-3-2 EN 61000-3-3 |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| mSATA | 1 |
| SATA | 3 x SATA-600 |
| Количество и тип разъёмов входного питания | 1 x DC Jack (внешний) + 4 конт. (внутренний) |
| Диапазон входного напряжения питания | 12 В, DC |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Linux | Linux |
| Microsoft Windows | Windows 10 IoT |
| Цифровые (GPIO) | 8 каналов (программируемые) |
| Клавиатура / Мышь (PS/2) | 1 x PS/2 ( Совмещённый ) |
| PCIe x16 | 1 |
| SIM-карт | 1 |
| Mini PCIe | 1 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 32 Гб |
| Частота памяти | 2133 МГц 2400 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel I211AT Intel I219LM |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI |
| Южный мост (Southbridge) | Intel Q170 |
| Видеоконтроллер | Intel HD Graphics 530 |
| Дополнительные возможности | Поддержка трех мониторов |
| Интерфейсы | HDMI DisplayPort LVDS eDP VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
