Артикул:
IMB502VHGGA-Q170
Характеристики
Полное наименование:
—
Плата IMB502VHGGA-Q170 E38F502101 LGA1151 socket 6th/7th Gen Intel® Core™ Processor Intel® Q170 PCH DDR4 USB 3.0 5 SATA 3.0 Dual GEs RAID 6 COM VGA/DVI-D/HDMI HDAudio 1 PCIex16 3 PCIex4 4 PCI
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

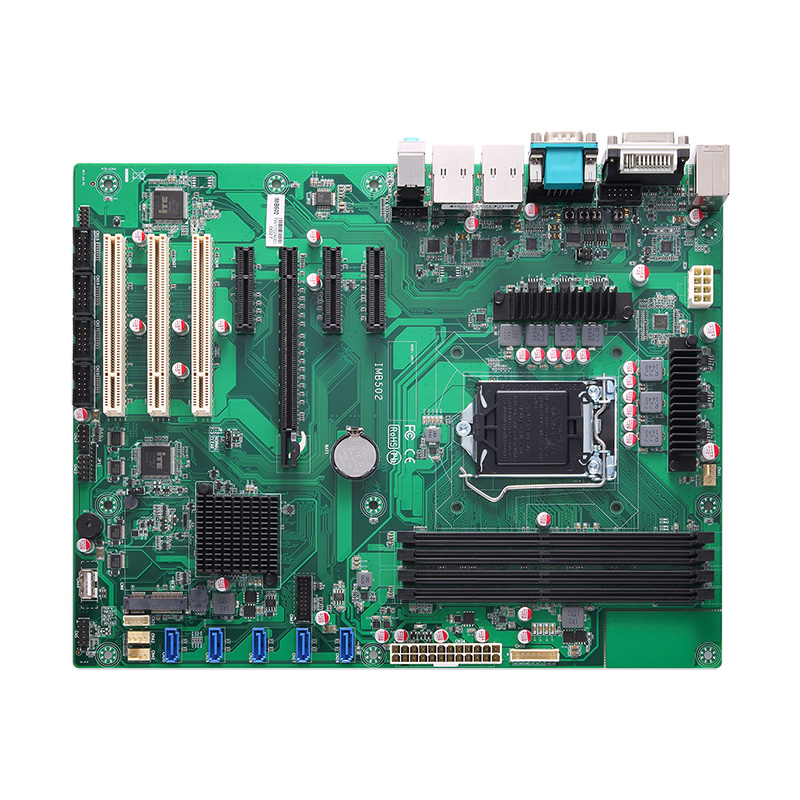

Промышленная материнская плата IMB502VHGGA от компании Axiomtek предназначена для построения надежных и высокопроизводительных промышленных компьютеров. Форм-фактор ATX и разъем LGA 1151 обеспечивают совместимость с широким спектром процессоров Intel, включая Core i7, i5, i3 и Celeron, а также Pentium. Чипсет Intel Q170 гарантирует стабильную работу системы в различных промышленных приложениях.
Ключевые технические особенности IMB502VHGGA включают:
- Оперативная память: поддержка до 64 ГБ DDR4 с четырьмя слотами DIMM, обеспечивающая высокую пропускную способность и эффективность работы системы.
- Сетевые интерфейсы: два порта Gigabit Ethernet (RJ-45) с контроллерами Intel i210 и i219-LM, обеспечивающие надежное подключение к сети.
- Порты ввода-вывода: шесть COM-портов (RS-232), один из которых поддерживает RS-232/422/485, а также шесть USB 3.0 и семь USB 2.0 для подключения периферийных устройств.
- Видеоинтерфейсы: DVI-D, HDMI и VGA для подключения различных типов мониторов и дисплеев.
- Слоты расширения: один слот PCIe x16, три слота PCIe x4 и три слота PCI для установки дополнительных карт и модулей.
- Хранение данных: шесть портов SATA III (6 Гбит/с) с поддержкой RAID 0/1/5/10 для организации надежных и быстрых массивов данных.
- Питание: входное напряжение 12 В DC с разъемом ATX (24 + 8 контактов), обеспечивающее стабильную работу системы.
- Условия эксплуатации: температурный диапазон от -20°C до +60°C и влажность от 10% до 95% (без конденсата), что позволяет использовать плату в различных промышленных средах.
Области применения IMB502VHGGA включают:
- Промышленные компьютеры: для автоматизации процессов, сбора и обработки данных в различных отраслях.
- Системы видеонаблюдения: для обработки и хранения видеопотоков с нескольких камер.
- Сетевые устройства: в качестве основы для построения маршрутизаторов, шлюзов и других сетевых решений.
- Медицинское оборудование: для обработки и хранения медицинских данных, управления диагностическими приборами.
- Системы управления производственными процессами: для мониторинга и контроля оборудования на производственных линиях.
Преимущества IMB502VHGGA:
- Высокая производительность: благодаря поддержке современных процессоров Intel и большого объема оперативной памяти.
- Гибкость расширения: наличие множества слотов расширения и портов ввода-вывода для подключения различных устройств и периферии.
- Надежность: спроектирована для работы в жестких промышленных условиях с широким диапазоном температур и влажности.
- Совместимость: поддержка различных операционных систем, включая Windows 7, 8, 10 и Linux, а также возможность интеграции с различными промышленными протоколами и стандартами.
Материнская плата IMB502VHGGA от Axiomtek является надежным и высокопроизводительным решением для построения промышленных компьютеров, обеспечивая гибкость, расширяемость и стабильную работу в различных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 305 x 244 х 1.6 |
| RS-232 | 5 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| RS-232/422/485 | 1 |
| USB 2.0 | 7 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 7 |
| USB 3.x | 6 |
| Поддерживаемые операционные системы | Windows 7 Windows 8 Windows 10 |
| Слоты расширения | PCI PCIe x4 PCIe x16 |
| Видеоинтерфейсы | HDMI DVI-D VGA |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 |
| Порты и интерфейсы | Digital I/O (GPIO) |
| Сетевые интерфейсы (Ethernet) | 2 x 10/100/1000 (RJ-45) |
| Сертификаты | CE EN 55032 Class A EN 61000-3-2 EN 61000-3-3 |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 5 х SATA III (6 Гб/с), с поддержкой RAID 0/1/5/10 |
| Количество и тип разъёмов входного питания | 1 x ATX (24 + 8 конт.) |
| Диапазон входного напряжения питания | 12 В, DC |
| Влажность | 10 ~ 95 % ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Linux | Linux |
| Microsoft Windows | Windows 10 IoT Windows 7 Windows 8.1 |
| Цифровые (GPIO) | 8 каналов (программируемые) |
| Клавиатура / Мышь (PS/2) | 1 х PS2 KB/MS |
| PCIe x16 | 1 |
| PCIe x4 | 4 |
| PCI | 3 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 1 x DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2133 МГц 2400 МГц 1866 МГц |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 |
| Контроллер Ethernet | Intel I219LM |
| Количество и тип портов | 2 х 10/100/1000 (RJ-45) |
| BIOS | AMI BIOS |
| Южный мост (Southbridge) | Intel Q170 |
| Видеоконтроллер | Intel HD Graphics |
| Дополнительные возможности | Поддержка трех мониторов |
| Интерфейсы | HDMI DVI-D VGA |
| Контроллер | Realtek ALC662 |
| Разъёмы | Line In Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
