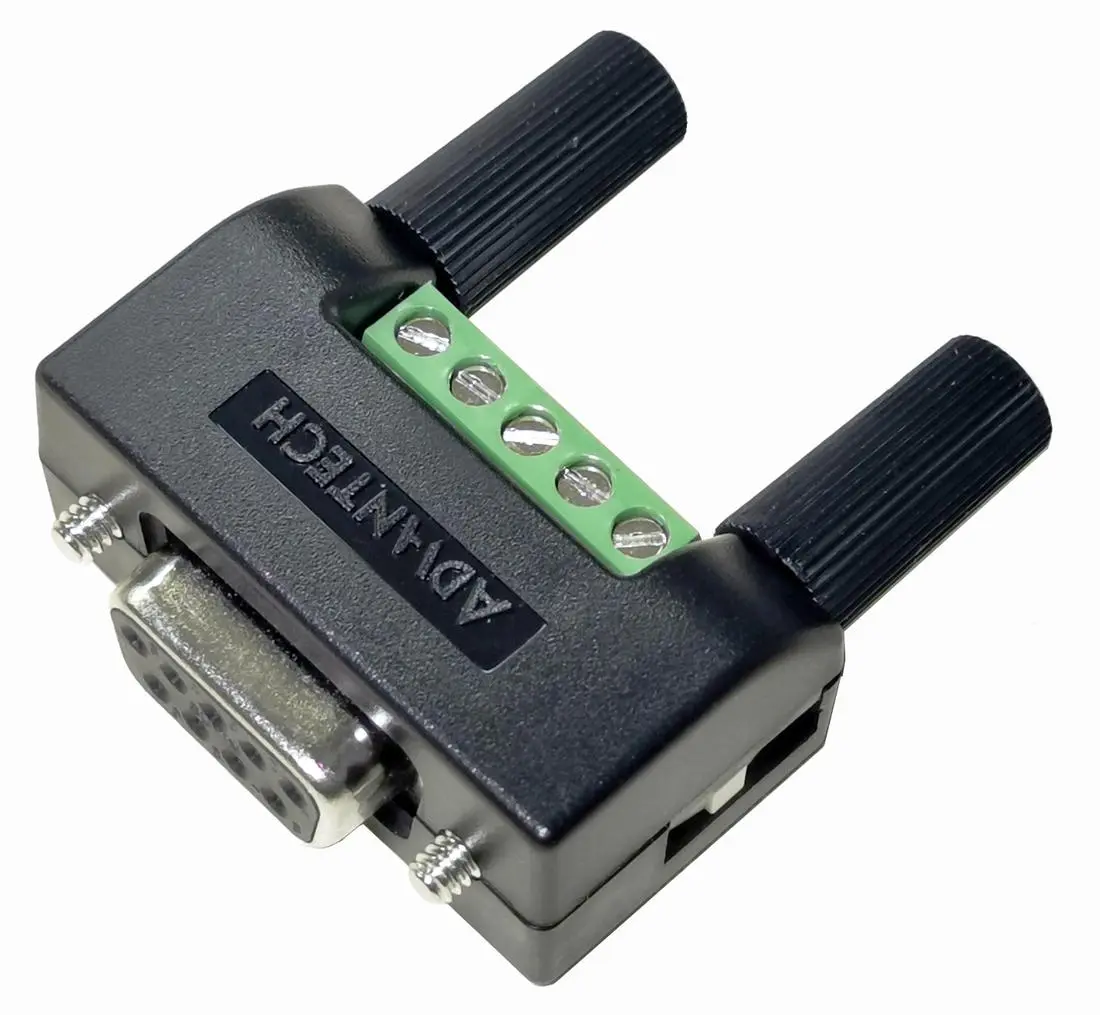

Advantech OPT1-DB9-AE — это специализированный аппаратный переходник (конвертер) интерфейса, предназначенный для преобразования стандартного разъема D-Sub9 (DB9) в удобную 5-контактную клеммную колодку, специально разработанный для серверов устройств и шлюзов серии EKI.
В промышленных сетях настройка последовательного порта в режим RS-422 или RS-485 через стандартный разъем DB9 часто усложняет процесс монтажа и требует нестандартной распайки кабелей. Использование модуля OPT1-DB9-AE радикально решает эту проблему, позволяя инженерам подключать провода промышленной шины напрямую к клеммам с надежной винтовой фиксацией. Это значительно экономит время на пусконаладку при масштабировании систем диспетчеризации.
Особенностью данного адаптера является наличие встроенного терминального резистора номиналом 120 Ом. На практике это избавляет интегратора от необходимости самостоятельной пайки согласующих резисторов на концах длинных линий RS-485 для гашения отраженного сигнала, что повышает общую стабильность и качество передачи телеметрии в условиях сильных электромагнитных помех.
Сценарии применения
Быстрый монтаж серверов устройств EKI
Организация надежного физического подключения датчиков, контроллеров и ПЛК по интерфейсам RS-422 и RS-485 к многопортовым шлюзам Advantech серий EKI-1220, EKI-1300 и EKI-1500 без использования паяльника.
Модернизация длинных линий связи
Согласование импеданса на протяженных участках промышленной шины RS-485 благодаря встроенному терминальному резистору, что предотвращает потерю пакетов данных при опросе удаленных модулей ввода-вывода.
Компактные распределительные щиты
Упрощение кабельной разводки в условиях дефицита пространства внутри электротехнических шкафов: клеммное подключение позволяет аккуратно развести магистральный кабель (витую пару) по портам коммутационного оборудования.
Защищенность и стандарты
Адаптер выполнен в прочном пластиковом корпусе (ABS+PC), обеспечивающем достаточную механическую надежность при эксплуатации в промышленных условиях. Несмотря на свою простоту, устройство рассчитано на работу в экстремально широком диапазоне температур окружающей среды — от -40 до +70 °C. Это позволяет использовать конвертер в неотапливаемых уличных шкафах автоматики или в горячих цехах без риска деградации контактов.
Интерфейсы и протоколы

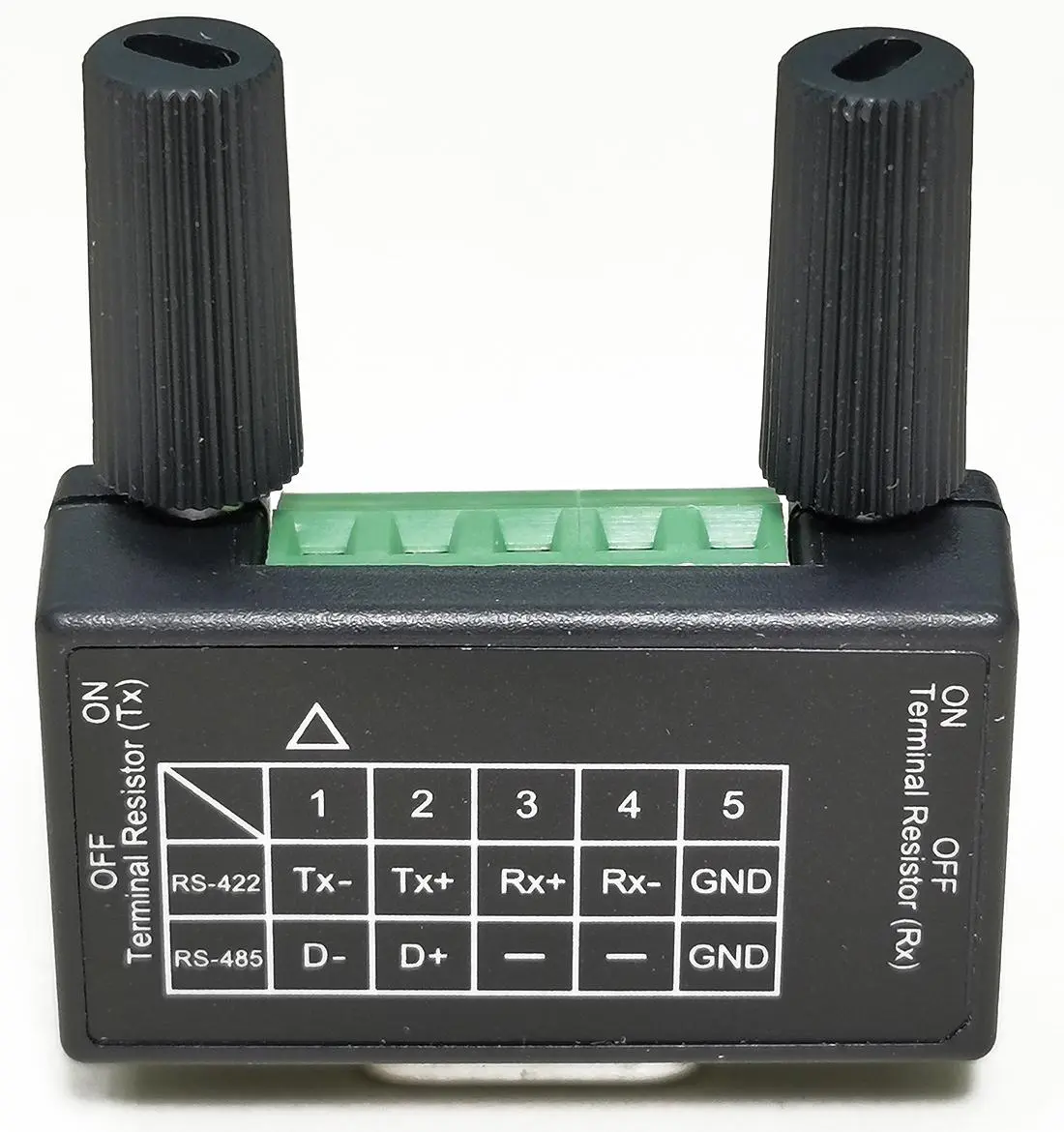

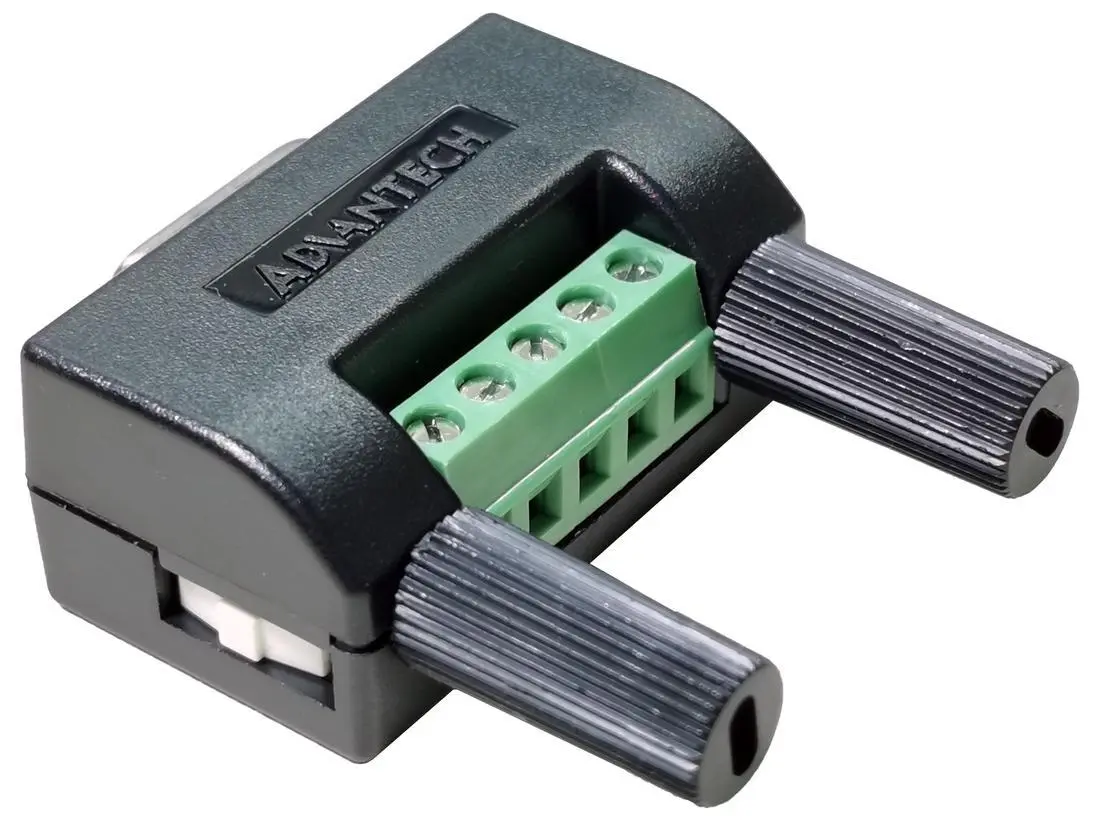

Конвертер прозрачен для протоколов передачи данных и работает исключительно на физическом уровне. Он преобразует контакты DB9 в четко обозначенные клеммы для сигналов RS-422 (TxD+, TxD-, RxD+, RxD-, GND) и двухпроводного RS-485 (Data+, Data-, GND). Ультракомпактные габариты (всего 36 x 15.7 x 41.15 мм) гарантируют, что адаптеры не будут мешать друг другу даже при установке в соседние порты плотно скомпонованных многопортовых шлюзов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Физические интерфейсы | |
| Входной разъем (Serial Interface) | 1 x D-Sub9 (DB9) female |
| Выходной разъем (Terminal Interface) | 1 x 5-pin клеммная колодка |
| Поддерживаемые сигналы RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| Поддерживаемые сигналы RS-485 | Data+, Data-, GND |
| Схемотехника и совместимость | |
| Встроенный терминальный резистор | 120 Ом (для RS-422/485) |
| Совместимость | Серии EKI-152x, EKI-122x, EKI-135x, EKI-132x и др. |
| Физические параметры | |
| Материал корпуса | Пластик ABS + PC |
| Рабочая температура | -40 ~ +70 °C |
| Габариты (Ш х В х Г) | 36 x 15.7 x 41.15 мм |
