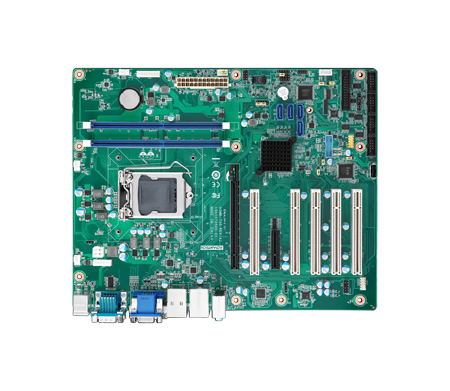

Промышленная материнская плата Advantech AIMB-705VG-00A1E формата ATX предназначена для построения надежных и высокопроизводительных встраиваемых систем. Оснащенная разъемом LGA1151, она поддерживает процессоры Intel Core i7/i5/i3/Pentium, обеспечивая гибкость в выборе вычислительных мощностей в зависимости от требований приложения.
Плата оснащена двумя слотами DIMM, поддерживающими до 32 ГБ оперативной памяти DDR4 с частотой 1866/2133 МГц. Это позволяет эффективно работать с ресурсоемкими приложениями и обеспечивать быструю обработку данных. Для расширения функциональности предусмотрены различные слоты: один PCIe x16, один PCIe x4 и пять PCI, что обеспечивает гибкость при добавлении дополнительных карт и устройств.
Для подключения периферийных устройств плата предлагает обширный набор портов: пять USB 2.0, четыре USB 3.x, два COM-порта RS-232, один порт PS/2 для клавиатуры и мыши, а также один порт VGA для подключения монитора. Сетевые возможности представлены одним портом Ethernet 10/100/1000 Мбит/с (RJ-45), обеспечивая стабильное и быстрое подключение к сети.
Для хранения данных предусмотрены четыре порта SATA III (6 Гбит/с), обеспечивающие высокоскоростной доступ к данным. Дополнительные функции, такие как сторожевой таймер (Watchdog Timer), повышают надежность системы, автоматически перезагружая ее в случае сбоев. Плата также поддерживает цифровые входы/выходы (GPIO), позволяя интегрировать ее в системы автоматизации и управления.
С точки зрения эксплуатации, AIMB-705VG-00A1E функционирует в температурном диапазоне от 0°C до +60°C, что делает ее подходящей для использования в различных промышленных условиях. Габаритные размеры платы составляют 304,8 x 244 мм, что соответствует стандарту ATX и обеспечивает совместимость с большинством корпусов.
Возможные области применения этой платы включают:
- Промышленные компьютеры: для автоматизации процессов, сбора и обработки данных в реальном времени.
- Системы видеонаблюдения: для обработки и хранения видеопотоков с нескольких камер.
- Медицинское оборудование: для управления диагностическими приборами и обработки медицинских данных.
- Торговые терминалы: для обработки транзакций и управления интерфейсами пользователя.
Промышленная материнская плата Advantech AIMB-705VG-00A1E сочетает в себе высокую производительность, расширенные возможности подключения и надежность, что делает ее оптимальным выбором для создания встраиваемых систем в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление -12 B | 0.07 А |
| Потребление 3.3 В | 0.49 А |
| Потребление 5 В | 3.13 А |
| Тестовая конфигурация | t Intel Core i7-6700 3.4GHz; DDR4 2133 8GB x 2 |
| Потребление 12 В | 7.88 А |
| Потребление 5 В SB | 0.08 А |
| Габаритные размеры, мм | 304.8 x 244 |
| RS-232 | 2 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 32 Гб |
| Установлен процессор | Нет |
| USB 2.0 | 5 |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 7 |
| USB 3.x | 4 |
| Слоты расширения | PCI PCIe x4 PCIe x16 |
| Видеоинтерфейсы | VGA |
| Форм-фактор платы | ATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Celeron Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 |
| Сетевые интерфейсы (Ethernet) | 1 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Промышленная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 4 х SATA III (6 Гб/с) |
| Температура хранения, °C | -40 ~ +85 |
| Влажность | до 95% при 40° C ( без конденсата ) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | ATX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Цифровые (GPIO) | 8 бит |
| Клавиатура / Мышь (PS/2) | 2 х PS2 KB/MS |
| PCIe x16 | 1 |
| PCIe x4 | 1 |
| PCI | 5 |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 32 Гб |
| Частота памяти | 2133 МГц 1866 МГц |
| Тип поддерживаемых процессоров | Intel Celeron Intel Core i7 Intel Core i5 Intel Core i3 Intel Pentium |
| Контроллер Ethernet | Intel i219V |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| BIOS | AMI 128 Mbit SPI Flash |
| Южный мост (Southbridge) | Intel H110 |
| Интерфейсы | VGA |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
