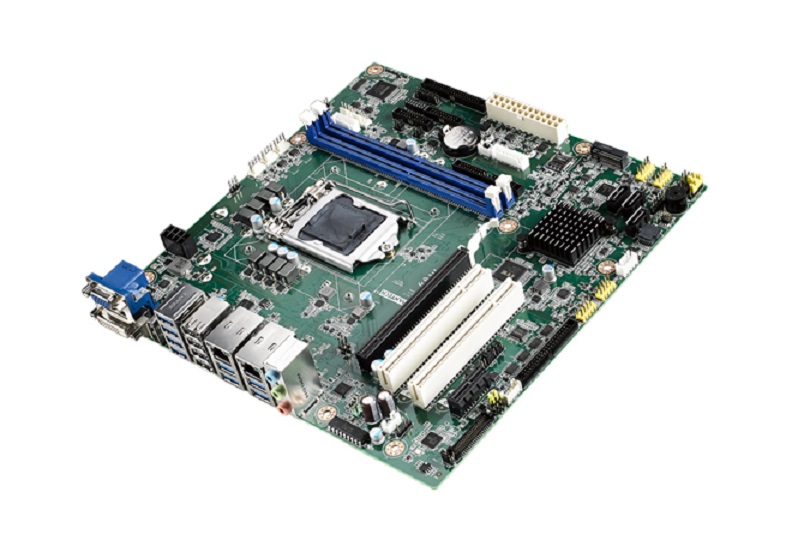

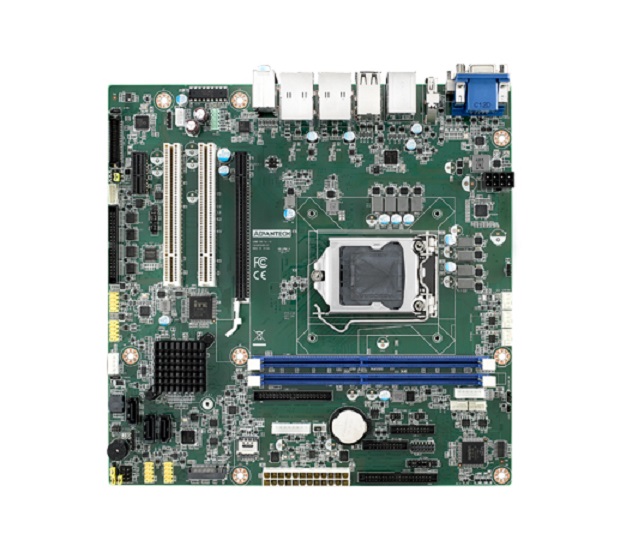

Плата AIMB-506L-00A1E от компании Advantech представляет собой высокопроизводительную процессорную плату формата MicroATX, предназначенную для интеграции в промышленные системы, требующие надежности и расширенной функциональности. Оснащенная разъемом LGA 1151, она поддерживает процессоры Intel Core i3, i5 и i7, обеспечивая гибкость в выборе вычислительных мощностей в зависимости от специфики задач.
С максимальной поддержкой оперативной памяти до 64 ГБ стандарта DDR4 с частотой 2666 МГц, плата обеспечивает высокую пропускную способность и быструю обработку данных, что критично для промышленных приложений. Для расширения функциональности предусмотрены два слота расширения PCIe x16 и PCIe x1, позволяющие интегрировать дополнительные модули, такие как графические карты, сетевые адаптеры или специализированные интерфейсы.

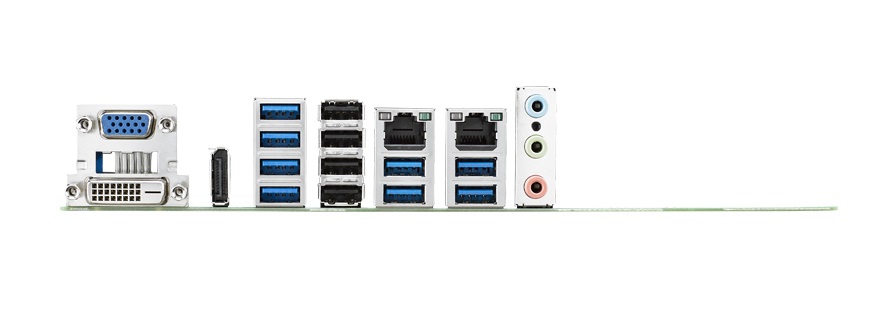

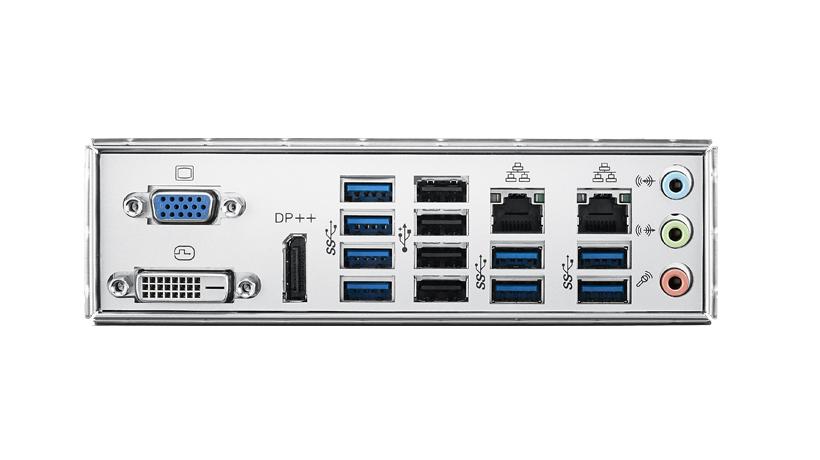

Видеовыходы DVI-D и VGA обеспечивают совместимость с различными мониторами и дисплеями, поддерживая разрешение до 1920 x 1200 пикселей. Это позволяет создавать системы с несколькими мониторами для мониторинга и управления процессами в реальном времени. Для подключения периферийных устройств предусмотрены четыре порта USB 2.0 и четыре порта USB 3.x, обеспечивая высокоскоростную передачу данных и совместимость с широким спектром устройств.
Сетевой интерфейс Ethernet с контроллером Realtek RTL8111G и одним портом RJ-45 поддерживает скорости передачи данных 10/100/1000 Мбит/с, обеспечивая надежное подключение к корпоративным сетям и интернету. Два порта RS-232 позволяют интегрировать устройства с последовательным интерфейсом, что важно для взаимодействия с промышленным оборудованием. Дополнительные интерфейсы, такие как PS/2 для клавиатуры и мыши, а также цифровые входы/выходы (GPIO), расширяют возможности подключения и управления внешними устройствами.
Плата оснащена тремя портами SATA III (6 Гбит/с), обеспечивая высокоскоростной доступ к данным на жестких дисках и SSD. Встроенный аудиоконтроллер Realtek ALC888S поддерживает 7.1-канальный звук, что может быть полезно в приложениях, требующих аудиовыхода. Дополнительная функция сторожевого таймера (WDT) позволяет автоматически перезагружать систему в случае сбоев, повышая надежность работы в критических приложениях.
Плата поддерживает работу в температурном диапазоне от -20 до +60°C, что делает ее подходящей для эксплуатации в различных климатических условиях. Сертификаты CE и FCC подтверждают соответствие платы международным стандартам безопасности и электромагнитной совместимости. Совместимость с операционными системами Linux и Windows расширяет возможности выбора программного обеспечения для интеграции в существующие инфраструктуры.
Возможности расширения и подключения, а также высокая надежность делают AIMB-506L-00A1E идеальным выбором для создания промышленных компьютеров, систем автоматизации, встраиваемых решений и других приложений, требующих мощной и гибкой процессорной платы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление -12 B | 0А |
| Потребление 3.3 В | 0,78А |
| Потребление 5 В | 0,7А |
| Тестовая конфигурация | Intel Core i7-9700E, 16 GB DDR4 x2 pcs |
| Потребление 12 В | 0,303А |
| Потребление 5 В SB | 0,53А |
| Габаритные размеры, мм | 244 х 244 |
| RS-232 | 2 |
| Разъем процессора | LGA 1151 |
| Максимальный объем оперативной памяти | до 64 Гб |
| Установлен процессор | Нет |
| USB 2.0 | 4 |
| Объем установленной оперативной памяти | Не установлена |
| Разъём оперативной памяти | DIMM |
| Общее количество слотов расширения | 2 |
| USB 3.x | 4 |
| Поддерживаемые операционные системы | Linux Windows |
| Слоты расширения | PCIe x1 PCIe x16 |
| Видеоинтерфейсы | DVI-D VGA |
| Форм-фактор платы | MicroATX |
| Дополнительные функции | Сторожевой таймер |
| Поддерживаемые карты памяти | Del |
| Тип процессора | Intel Core i3 Intel Core i5 Intel Core i7 |
| Порты и интерфейсы | Digital I/O (GPIO) PS/2 |
| Сетевые интерфейсы (Ethernet) | 1 x 10/100/1000 (RJ-45) |
| Сертификаты | CE FCC |
| Тип устройства | Процессорная плата |
| Тип оперативной памяти | DDR4 |
| SATA | 3 x SATA III (6 Гб/с) |
| Температура эксплуатации, °C | -20 ~ +60 |
| Форм-фактор процессорной платы | Mini-ITX |
| Сторожевой таймер ( WDT ) | Программируемый от 1 до 255 сек. |
| Linux | Да |
| Microsoft Windows | Да |
| Цифровые (GPIO) | 16 бит |
| Клавиатура / Мышь (PS/2) | 1 х PS/2 |
| PCIe x16 | 1 |
| PCIe x1 | 1 |
| Объём установленной памяти | Не установлена |
| Тип памяти | DDR4 |
| Количество и тип разъемов памяти | 2 x DIMM |
| Максимальный объем памяти | до 64 Гб |
| Частота памяти | 2666 МГц |
| Установленный процессор | Не установлен |
| Тип поддерживаемых процессоров | Intel Core i7 Intel Core i5 Intel Core i3 |
| Контроллер Ethernet | Realtek RTL8111G |
| Количество и тип портов | 1 х 10/100/1000 (RJ-45) |
| BIOS | AMI EFI 128 Mbit SPI |
| Южный мост (Southbridge) | Intel H310 |
| Видеоконтроллер | Intel HD Graphics |
| Максимальное разрешение | 1920 x 1200 |
| Дополнительные возможности | Поддержка двух мониторов |
| Интерфейсы | DVI-D VGA DisplayPort (опция) |
| Разъёмы | Line Out (Phone Jack 3.5 мм) Mic In (Phone Jack 3.5 мм) |
