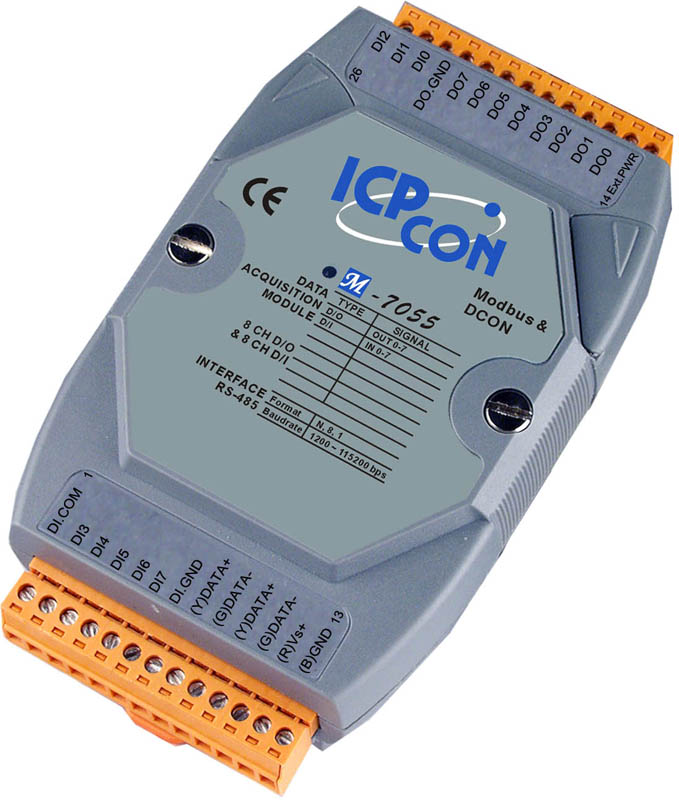

Модуль M-7055-G CR 8-channel Isolated Digital Input and 8-channel Isolated Digital Output Module

Модуль M-7055-G CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного дискретного ввода и 8 каналами изолированного дискретного вывода, предназначенное для интеграции в системы промышленной автоматизации. Он обеспечивает надежную изоляцию сигналов, что повышает устойчивость системы к помехам и защищает оборудование от перенапряжений.

**Ключевые технические особенности:**

• Типы входных каналов: Сухой контакт (Source) и мокрый контакт (Sink/Source), что обеспечивает гибкость при подключении различных типов датчиков и устройств.
• Входное сопротивление: 10 кОм, оптимальное для большинства промышленных приложений.
• Рабочее расстояние для сухого контакта: до 500 метров, что позволяет устанавливать датчики на значительном удалении от модуля.
• Защита от перенапряжения: ±70 В постоянного тока для входных каналов и ±3 кВ для линии питания, обеспечивая дополнительную защиту от внешних помех.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, что гарантирует надежную изоляцию сигналов и защиту от высоковольтных импульсов.
• Скорость передачи данных: от 1200 до 115200 бит/с, обеспечивая гибкость в настройке скорости обмена данными в зависимости от требований системы.
• Интерфейс: RS-485, поддерживающий протоколы Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, повышая надежность работы в условиях электростатических помех.
• Защита от быстрых транзиентных помех (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, обеспечивая устойчивость к коротким импульсным помехам.
• Защита от короткого замыкания и перегрузки: 1.4 А, что предотвращает повреждение устройства при возникновении коротких замыканий или перегрузок.

**Области применения и целевая аудитория:**

Модуль M-7055-G CR предназначен для использования в системах промышленной автоматизации, где требуется надежный и изолированный ввод/вывод дискретных сигналов. Он идеально подходит для:

• Мониторинга и управления промышленными процессами;
• Систем сигнализации и оповещения;
• Интеграции с различными датчиками и исполнительными механизмами;
• Установки в распределенные системы управления, где необходима изоляция сигналов для повышения надежности.

**Преимущества и совместимость:**

• Гибкость подключения: Поддержка различных типов входных и выходных сигналов (сухой и мокрый контакт) позволяет интегрировать модуль в разнообразные системы.
• Высокая степень защиты: Изоляция каналов и защита от перенапряжений обеспечивают надежную работу устройства в сложных промышленных условиях.
• Совместимость: Интерфейс RS-485 и поддержка протоколов Modbus RTU и DCON обеспечивают легкую интеграцию с широким спектром промышленного оборудования.
• Устойчивость к помехам: Защита от электростатических разрядов и быстрых транзиентных помех повышает надежность работы устройства в условиях электромагнитных помех.

Модуль M-7055-G CR является надежным и гибким решением для интеграции в системы промышленной автоматизации, обеспечивая высокую степень изоляции и защиты сигналов, что способствует повышению общей надежности и безопасности работы оборудования.
